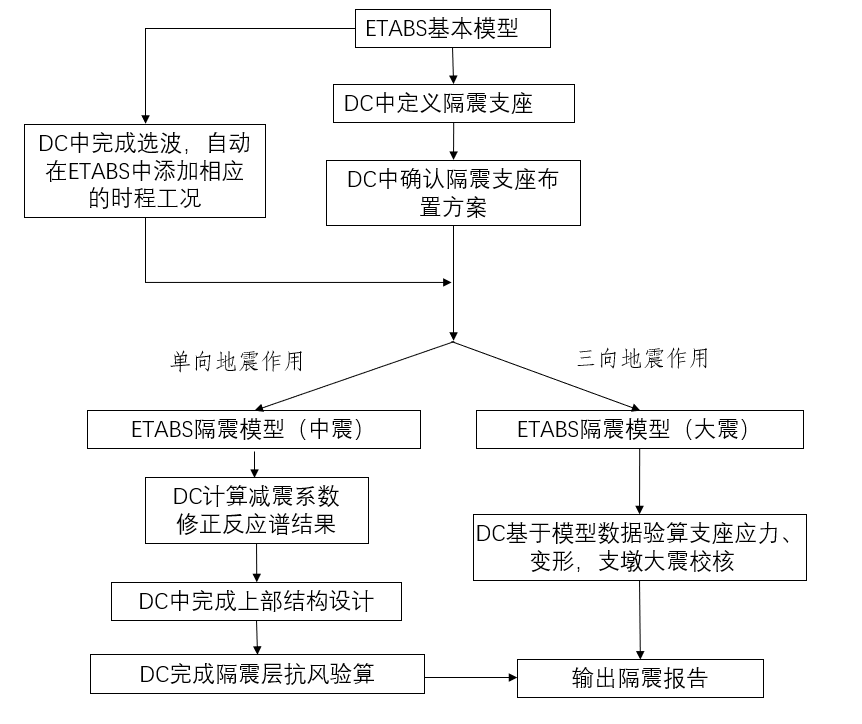

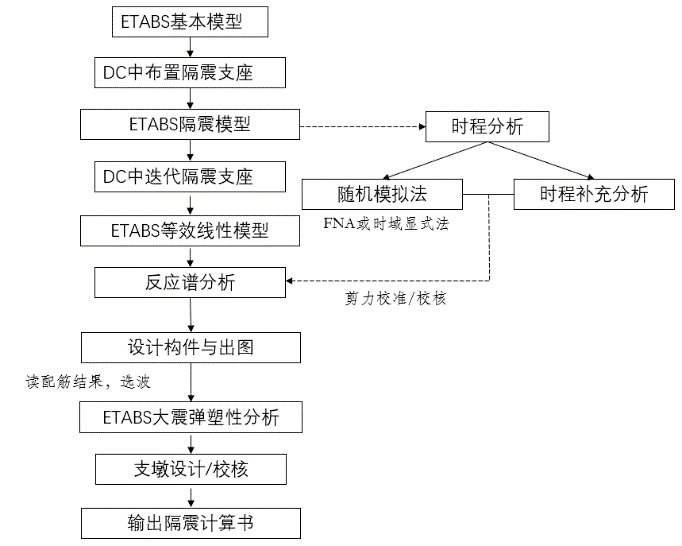

筑信達結構設計軟件CiSDesignCenter（以下簡稱CiSDC）是北京筑信達工程咨詢有限公司開發的結構輔助設計軟件。CiSDC軟件作為ETABS中文版和SAP2000中文版的前處理與后處理輔助設計軟件，主要功能可以劃分為以下幾個部分：作為數據中心完成不同軟件之間的模型轉換以及計算結果對比；讀取ETABS中文版/SAP2000中文版模型的分析結果完成構件設計與施工圖繪制；依據施工圖一鍵生成彈塑性模型；輔助完成隔震、減震的全流程設計。

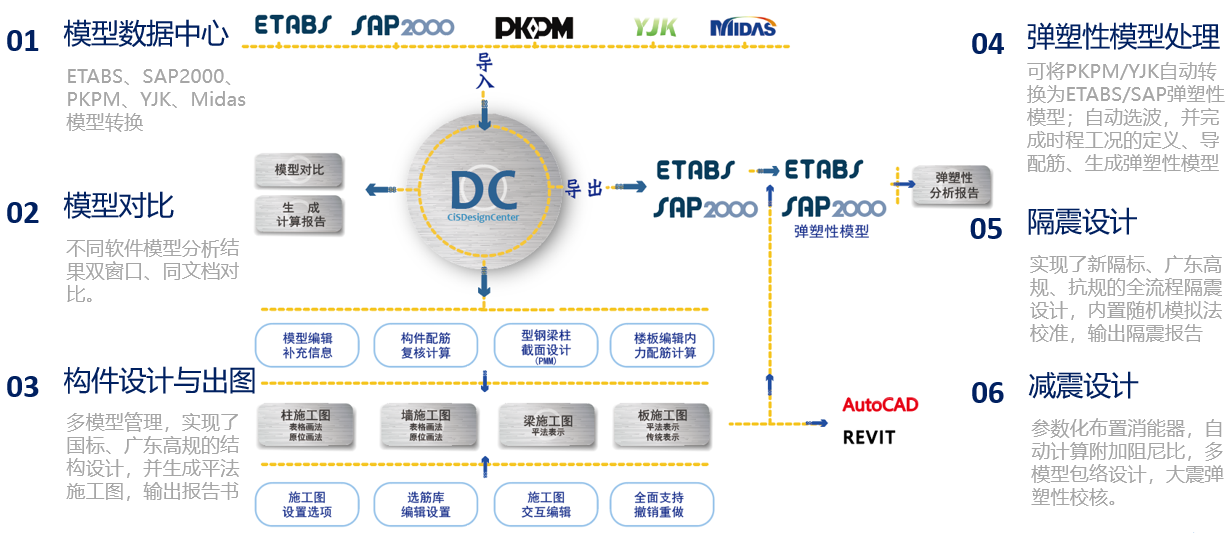

整體功能構架示意圖
模型轉換及對比
對于多高層結構以及超高層結構，一個工程項目常常需要多個軟件互相校核。CiSDC內置了模型轉換功能，可將YJK、PKPM以及Midas模型轉換為ETABS中文版/SAP2000中文版彈性模型或彈塑性模型（含配筋結果），還可以實現ETABS中文版模型與SAP2000中文版模型的相互轉換。

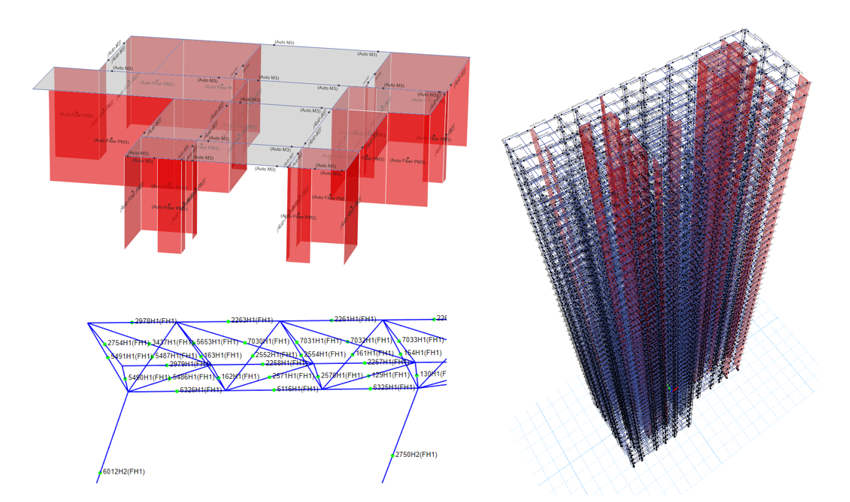

模型轉換
通過CiSDC軟件轉換的ETABS中文版/SAP2000中文版模型，除了轉換完整的幾何模型數據和荷載信息外，還對模型進行了優化處理，如合并框架梁柱、標記ETABS中文版墻梁標簽、自動布置線面單元連接處的埋設梁等，使其更好的滿足ETABS中文版/SAP2000中文版的建模要求，減少出錯機率。

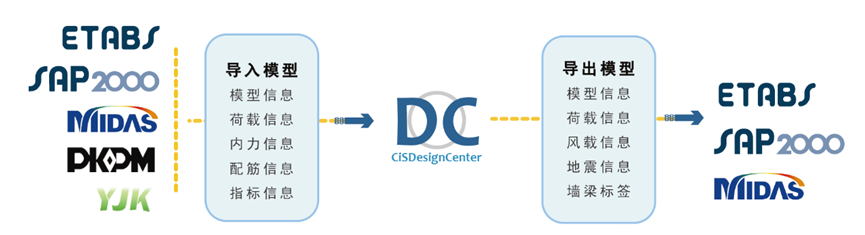

模型轉換功能

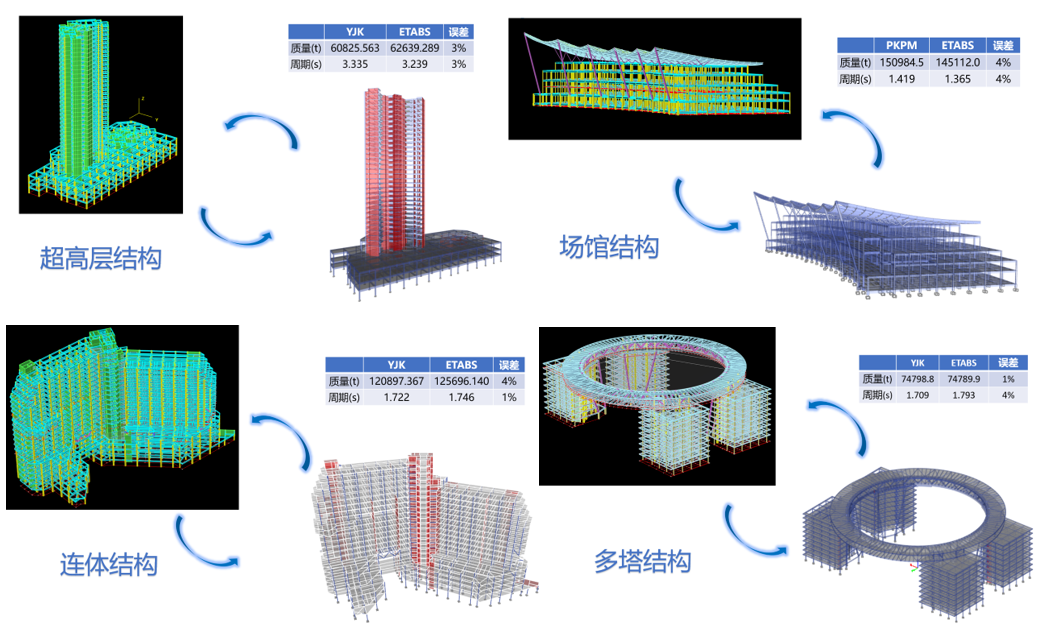

模型轉換案例

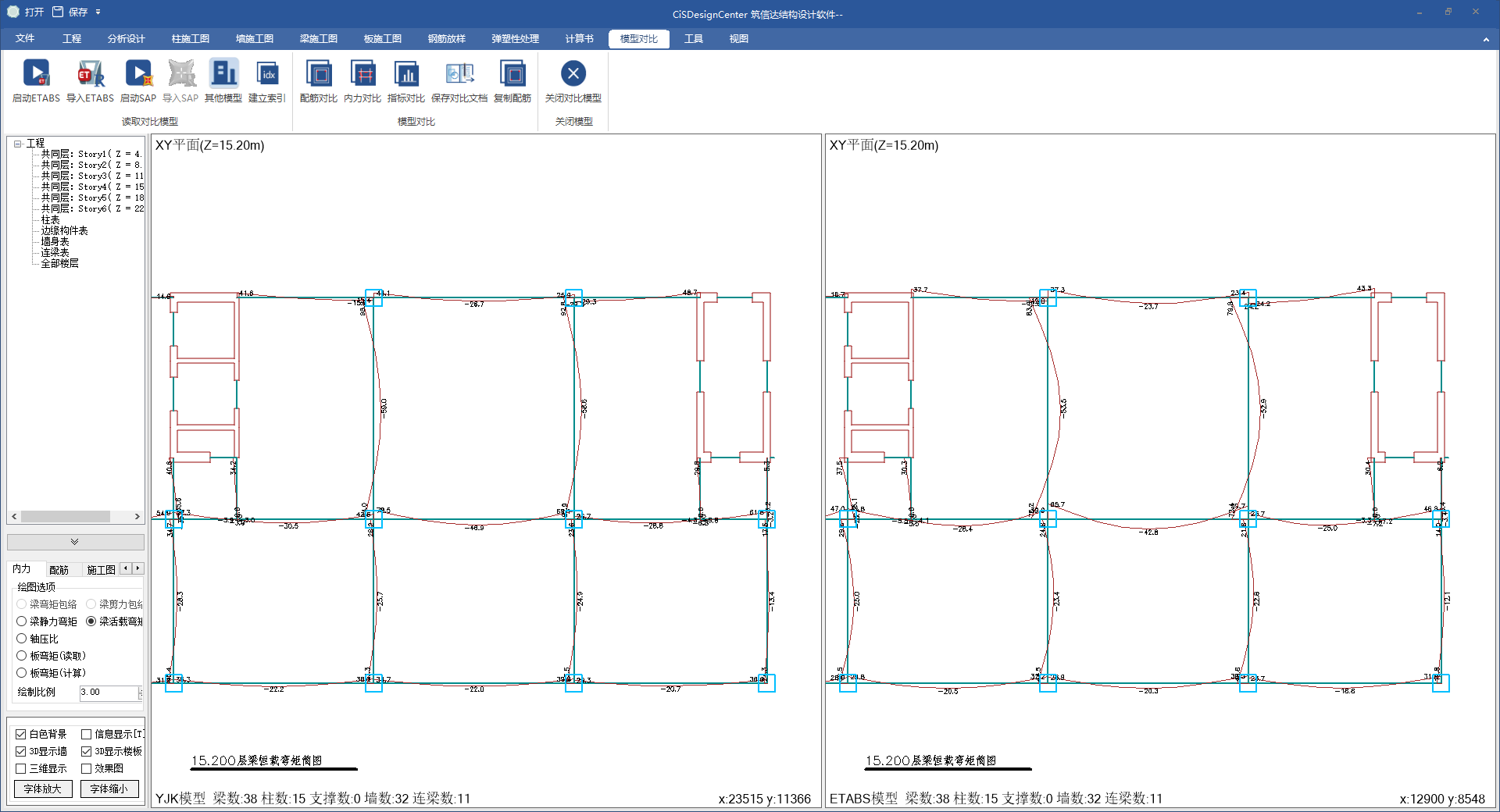

模型對比
為了便于用戶對項目進行二套軟件校核，CiSDC提供了不同模型的結構指標對比報告書，構件內力對比以及配筋對比等功能。

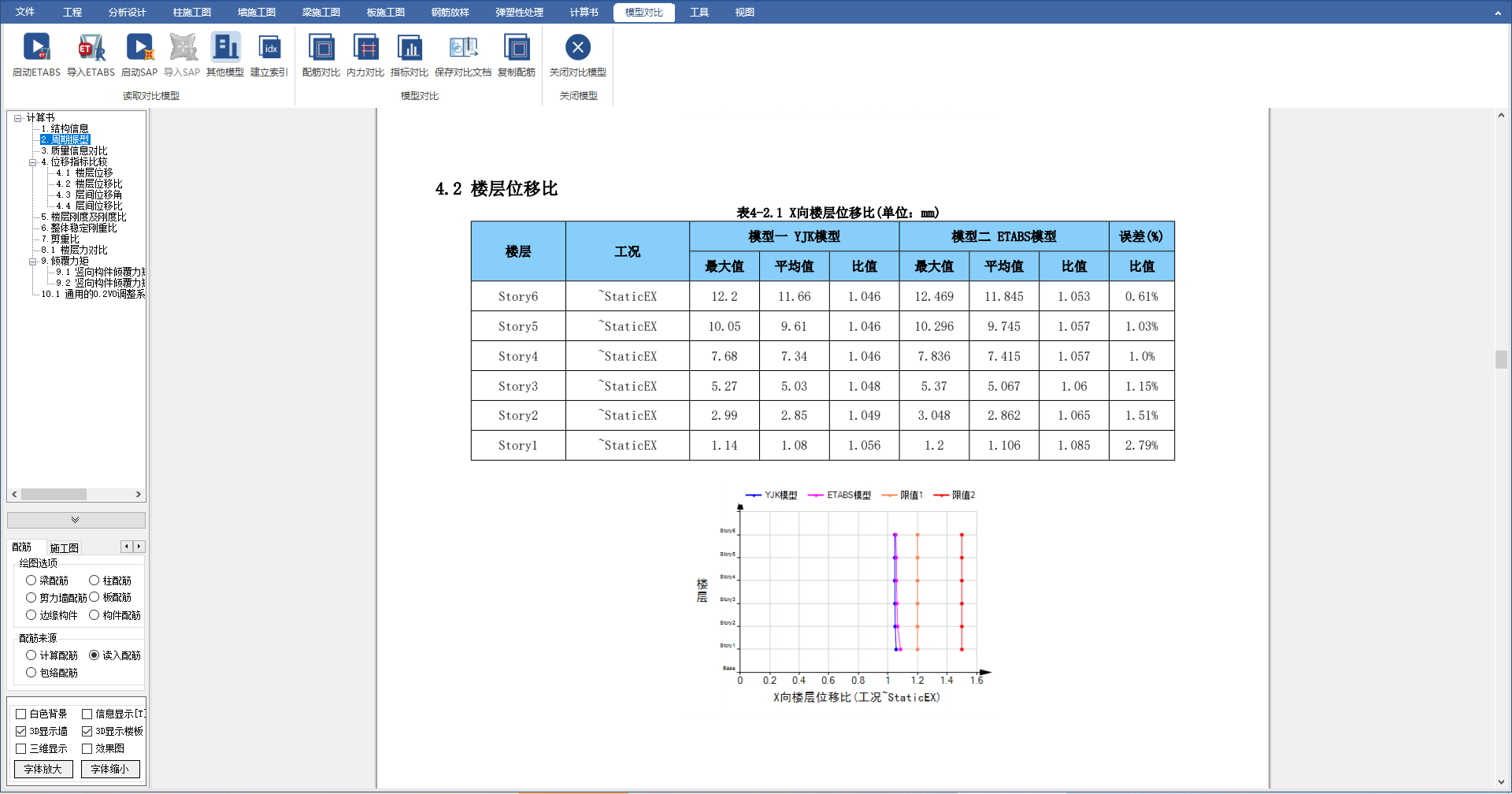

指標對比

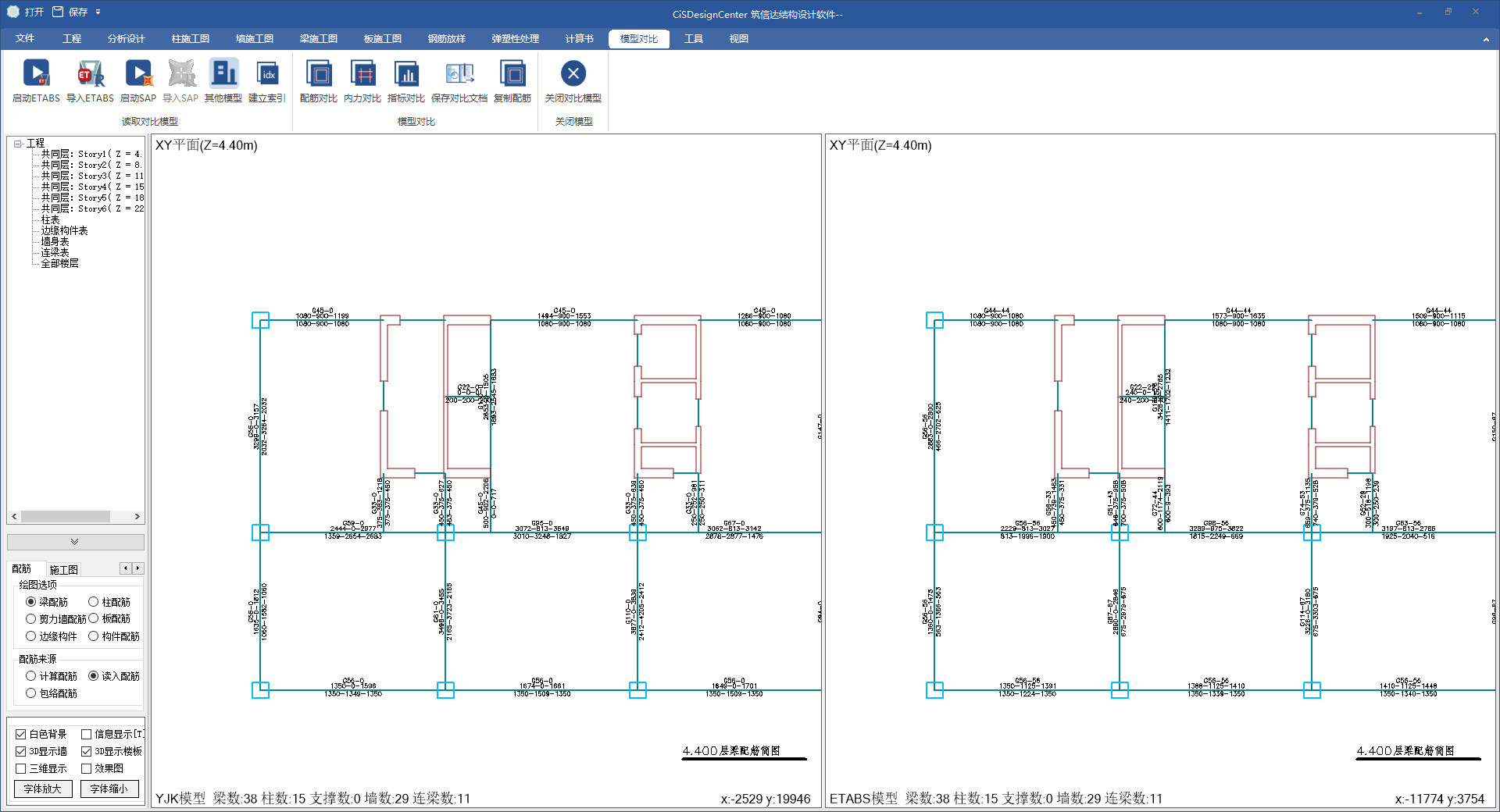

配筋對比
內力對比
構件設計及計算書
CiSDC實現了國標和廣東省地標《高層建筑混凝土結構技術規程》的構件設計和計算書整理功能。
無論是國家標準，還是廣東省標準，都需要考慮多個模型下的分析與設計。例如是否考慮剛性樓板假定、地震工況中是否考慮偶然偏心、不同荷載工況下（如風工況與地震工況）連梁的剛度折減系數不同等，為方便用戶管理多個模型，CiSDC實現了ETABS中文版多模型分析與設計功能。基于不同規范的參數要求，考慮不同工況下的模型的剛度調整與工況設置，自動將ETABS中文版標準模型轉換為指標模型、非抗震模型和抗震模型，并同時完成這三個模型的分析計算、讀取大指標結果、讀取構件內力、自動基于規范生成荷載組合、完成混凝土梁、柱、墻、樓板構件的設計等工作，輸出報告書。
對于SAP2000中文版，CiSDC可以自動完成樓層劃分、基于中國規范調整模型、設計構件并輸出整體指標報告書。

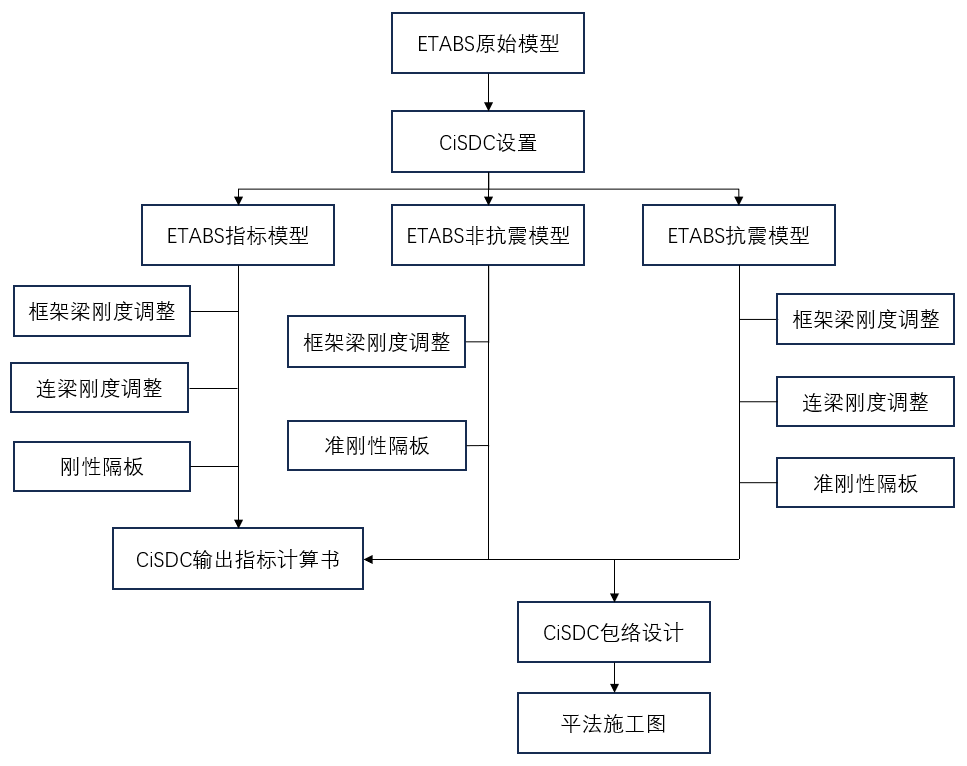

CiSDC+ETABS中文版多模型設計流程示意圖

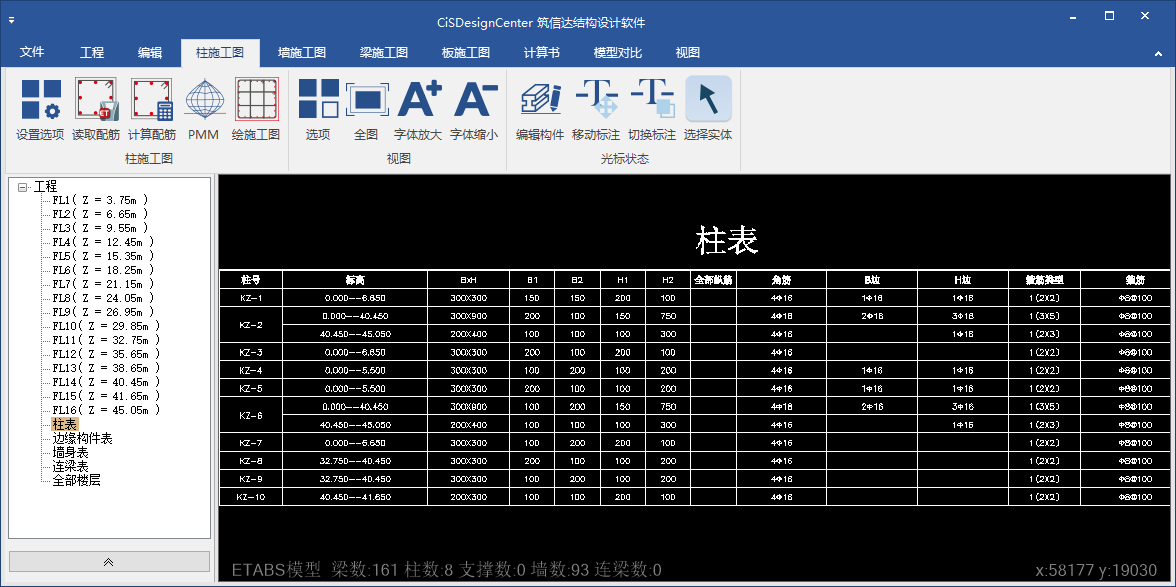

柱設計
柱基于PMM法完成雙偏壓設計。PMM曲面對話框中可以顯示構件設計詳細信息，它也是一個構件設計與校核工具，在此可設置構件截面、材料信息、實配鋼筋、內力值，進行構件的校核和設計。設計工具中包含截面設計器，其截面設計器可自定義任意截面形狀。

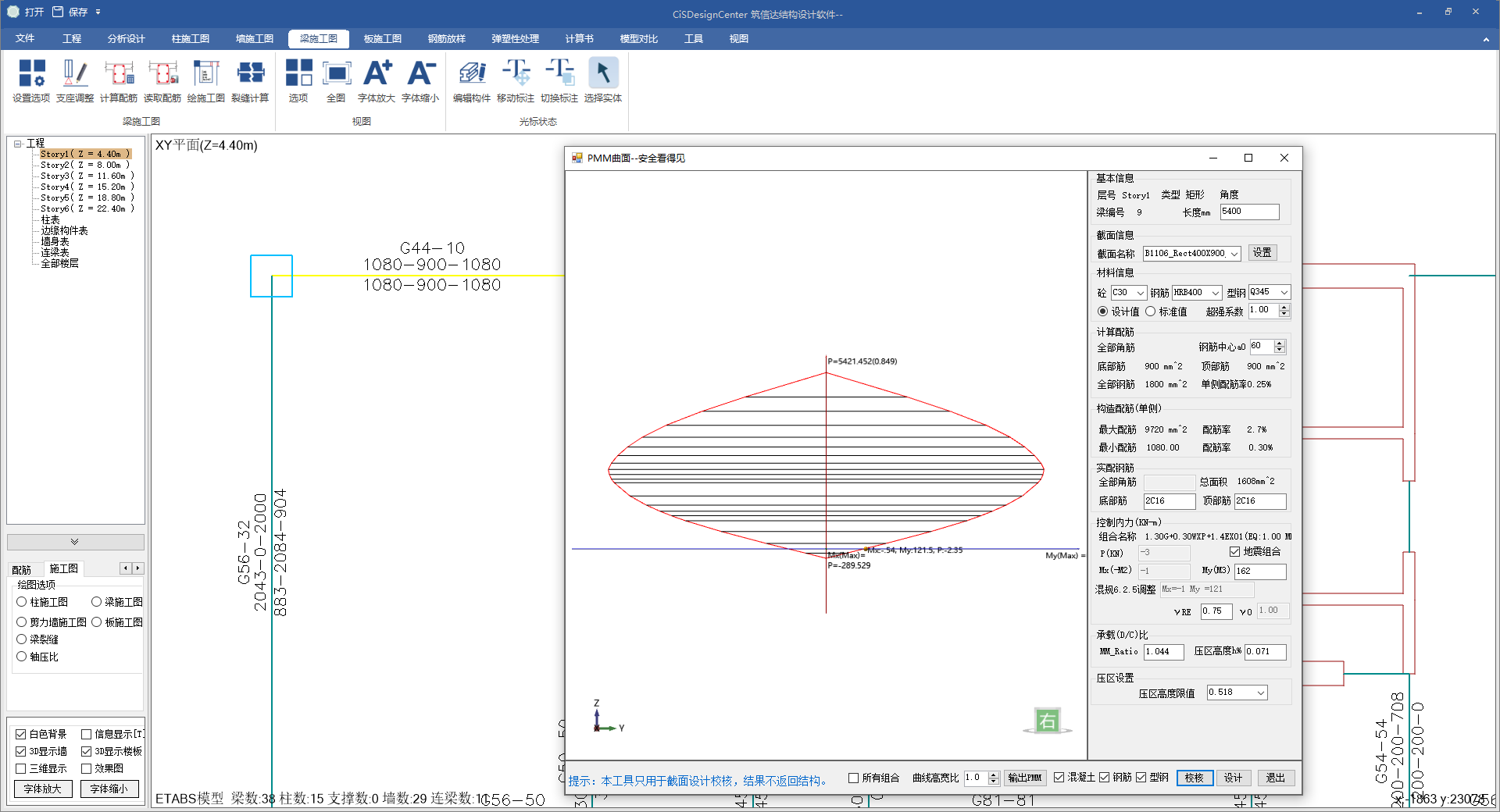

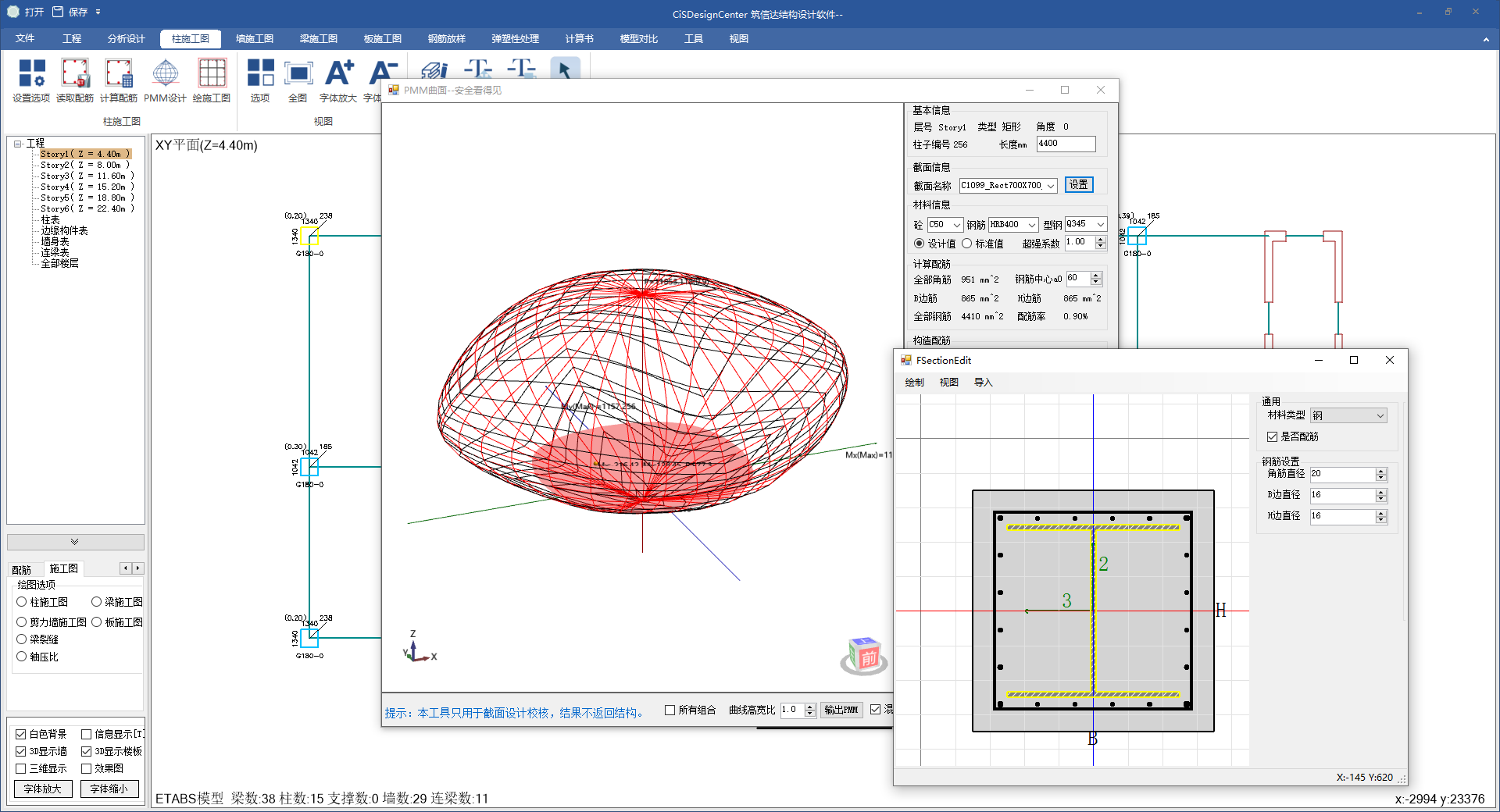

柱PMM設計及截面設計器

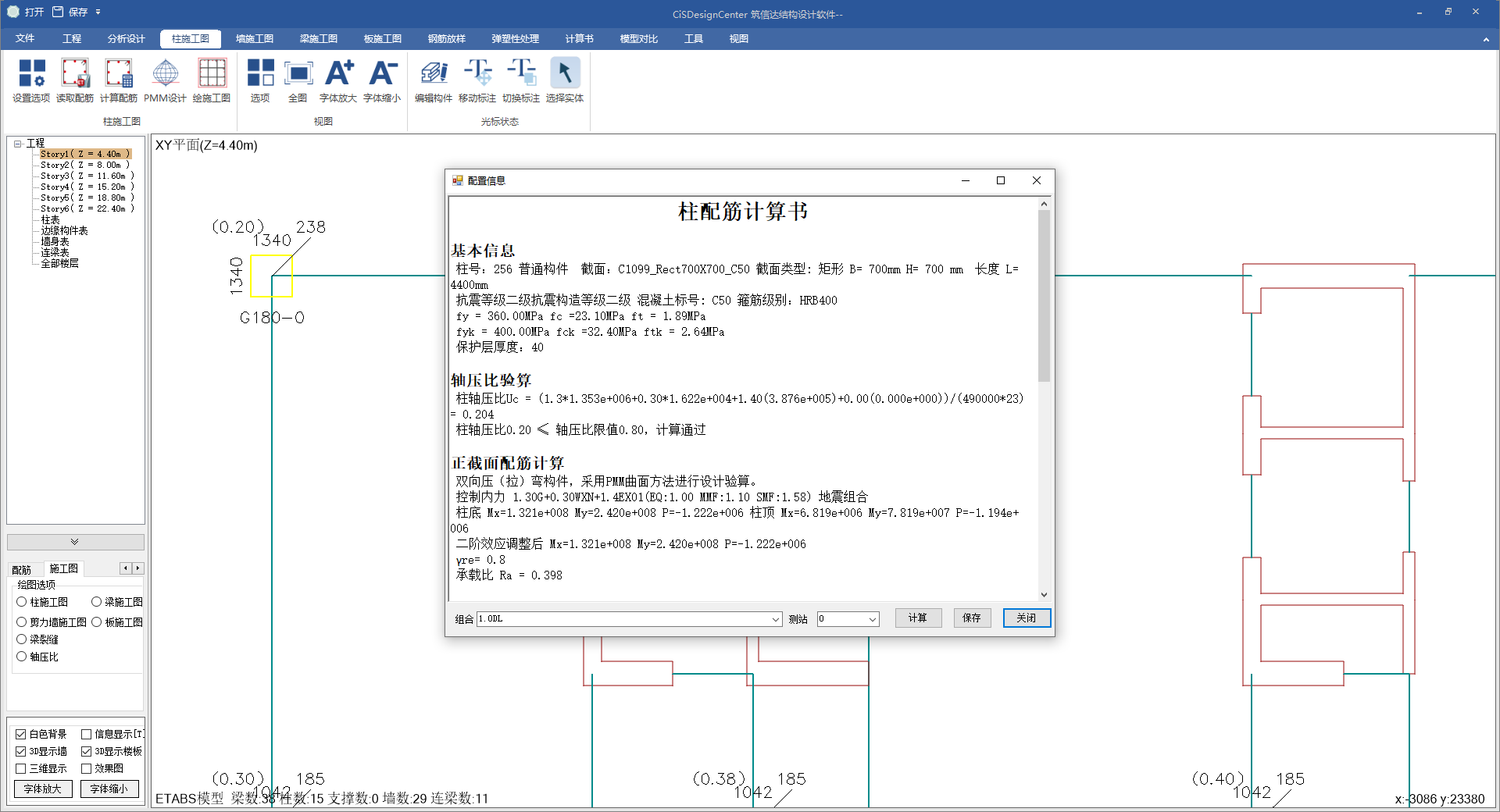

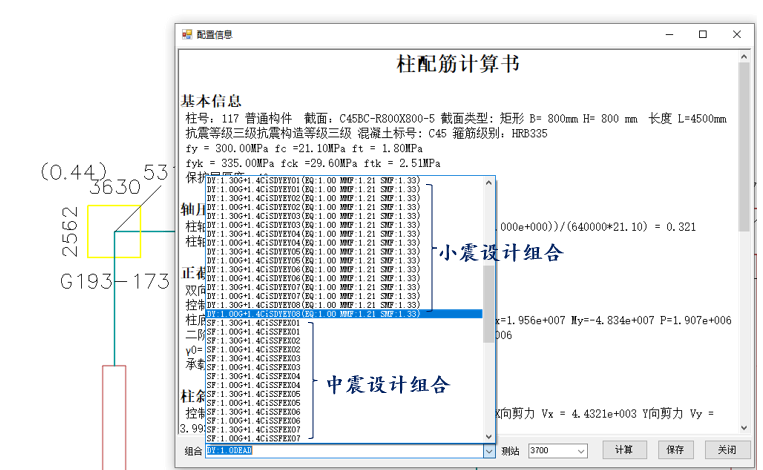

柱設計細節及配筋結果

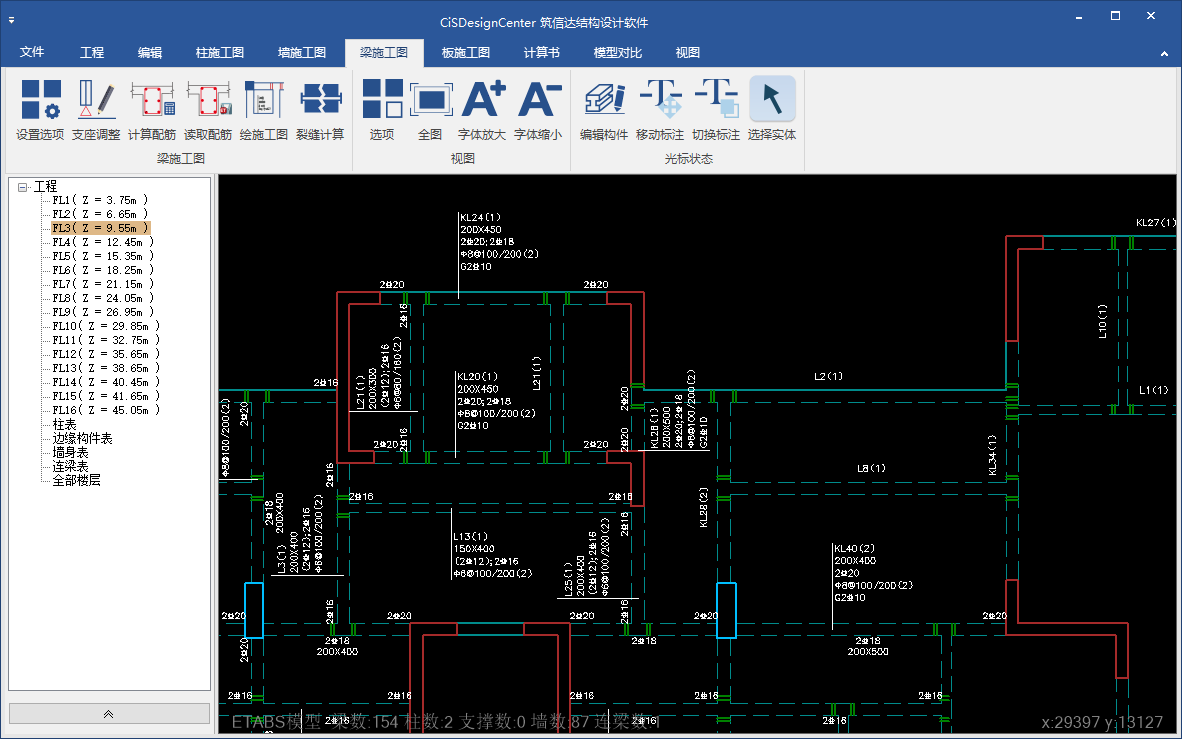

梁設計
梁配筋設計可以采用規范設計方法，也可以采用PM曲線設計方法。對于型鋼梁默認采用PM曲線設計方法。CiSDC可基于實際配筋結果驗算裂縫寬度。

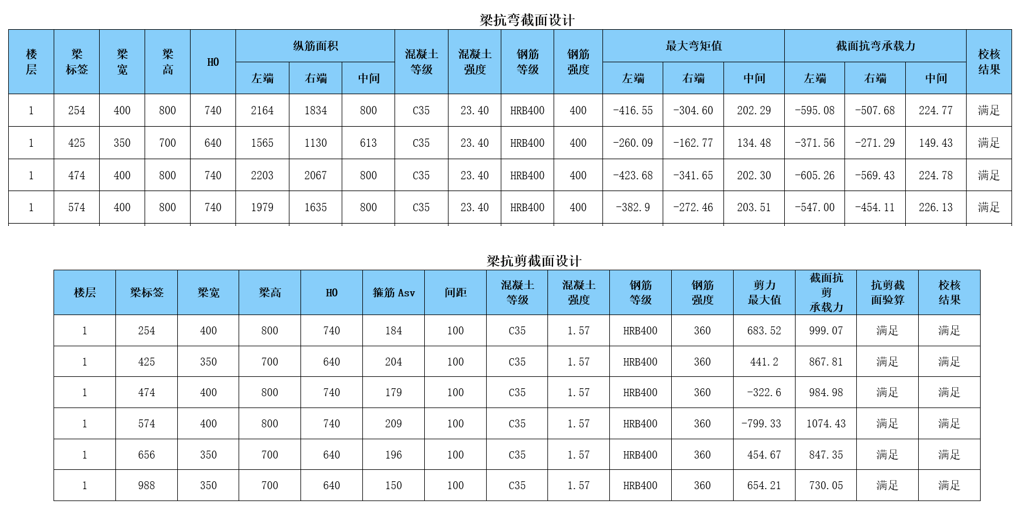

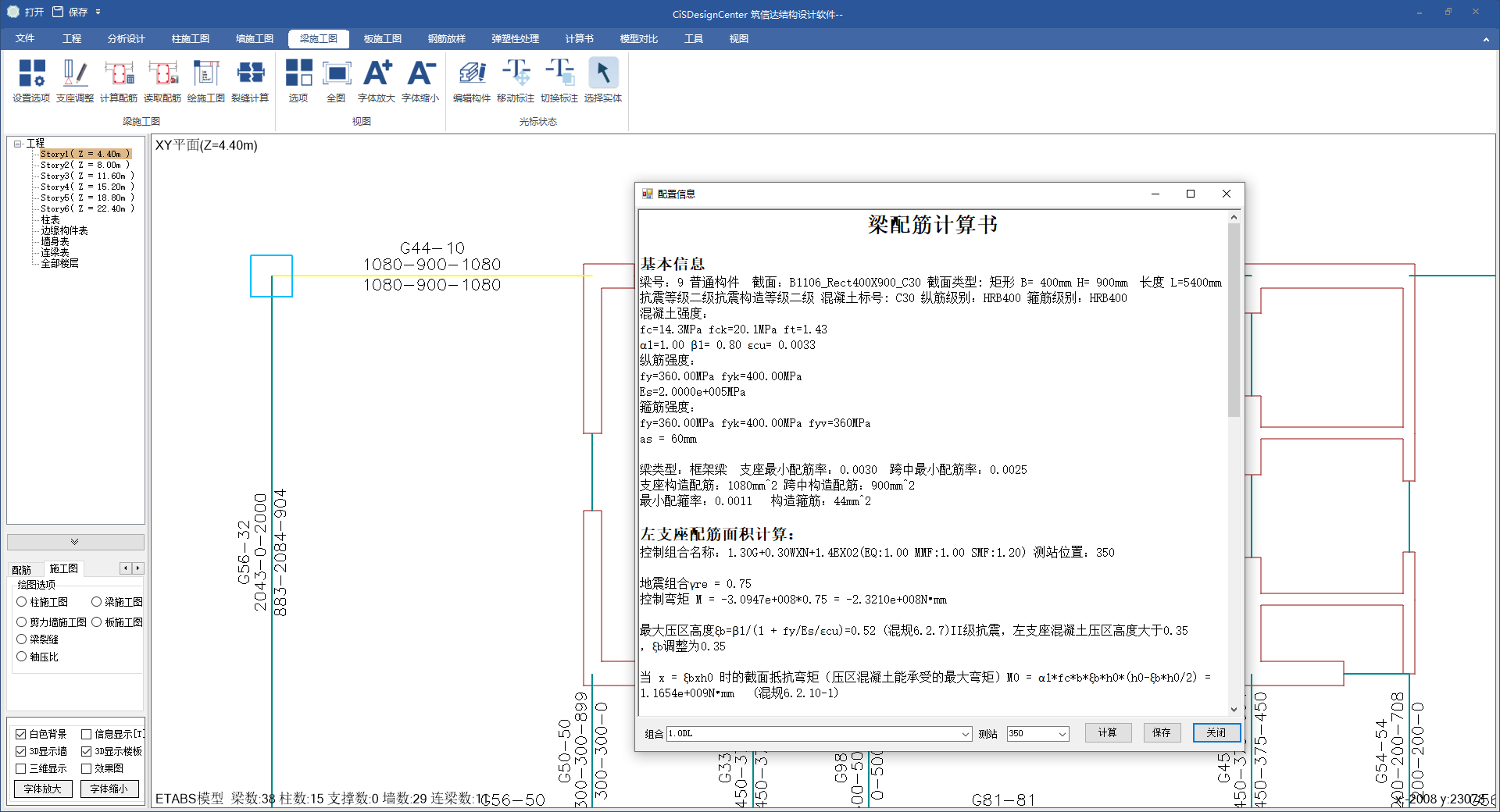

梁設計細節及配筋結果
梁PM設計及截面設計器

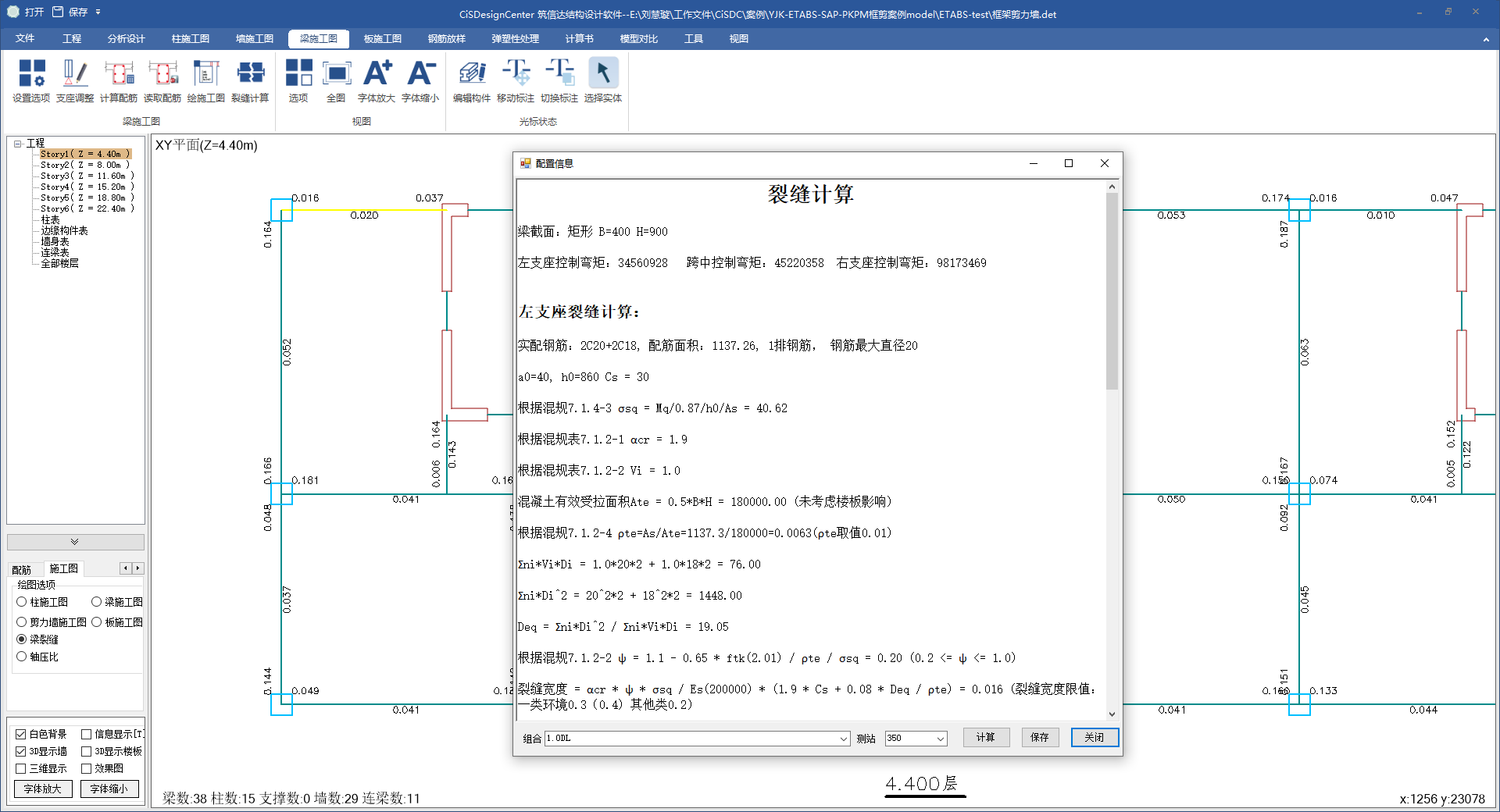

梁裂縫驗算
墻設計
墻設計包含墻肢和連梁兩部分。CiSDC自動獲取ETABS中文版和SAP2000中文版模型中墻肢/連梁的設計內力，根據規范進行墻肢邊緣構件縱筋及墻肢水平分布筋計算、墻肢穩定校核、墻肢施工縫驗算等，自動劃分邊緣構件。

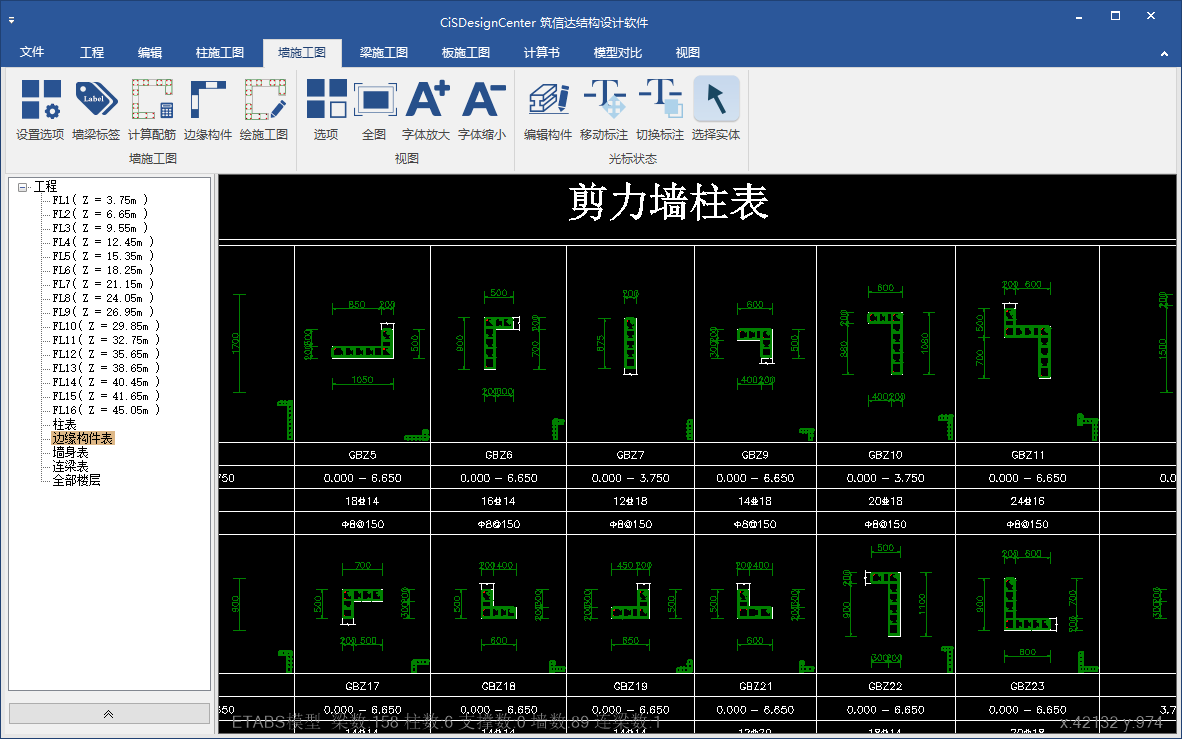

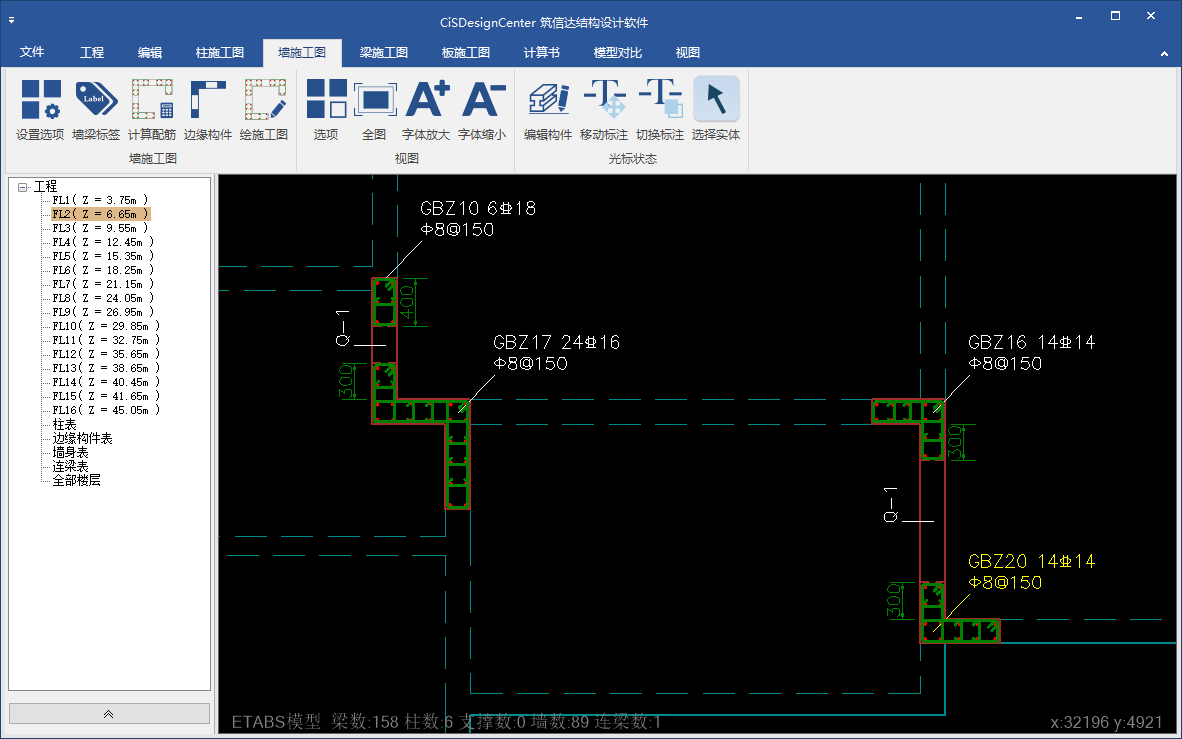

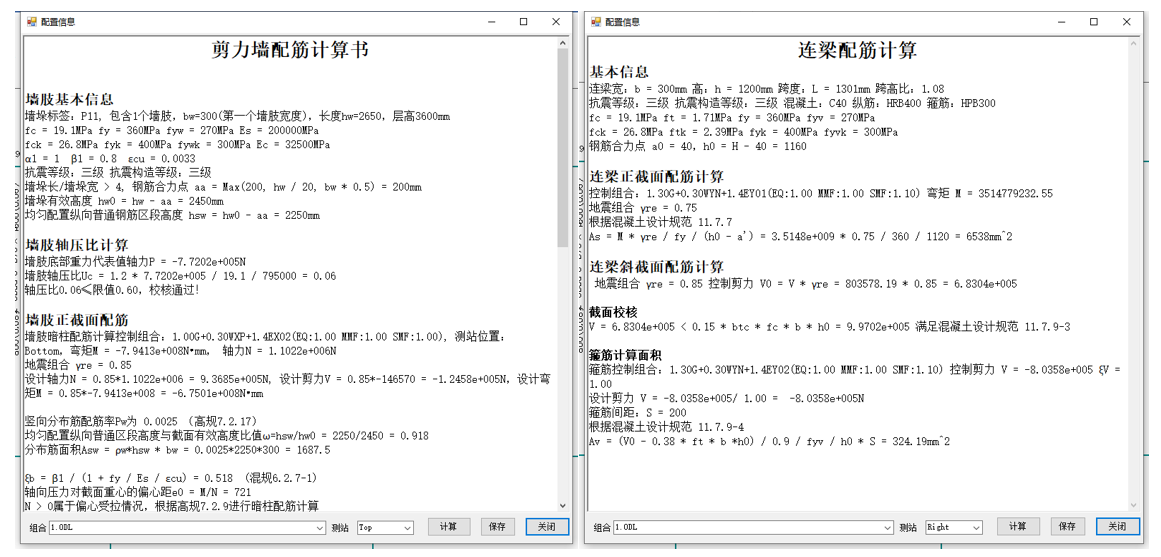

剪力墻和連梁配筋細節
板設計
板按照設計手冊提供的方法進行內力計算和配筋設計，可以按彈性樓板計算、塑性樓板計算。CiSDC自動將零碎的樓板合并成整塊，便于后續設計。用戶也可以交互編輯樓板劃分、板厚度、標高、荷載等信息。程序計算配筋后輸出板底鋼筋面積、板頂鋼筋面積。

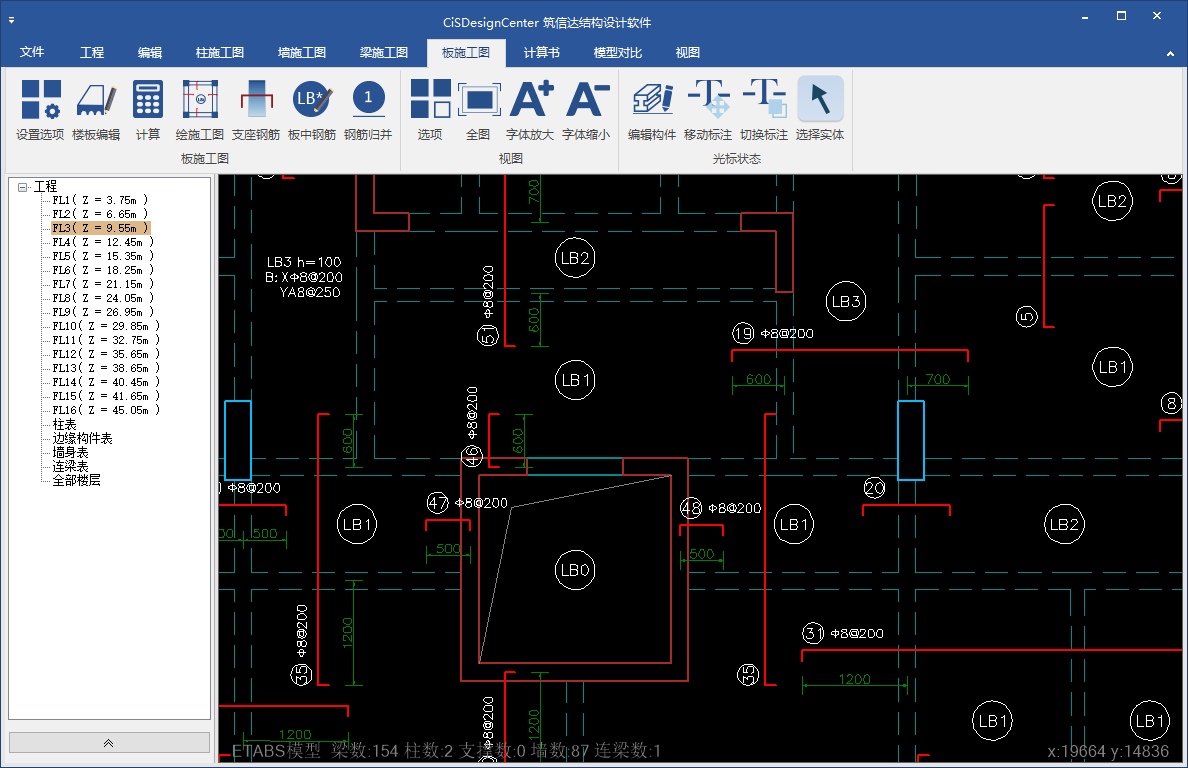

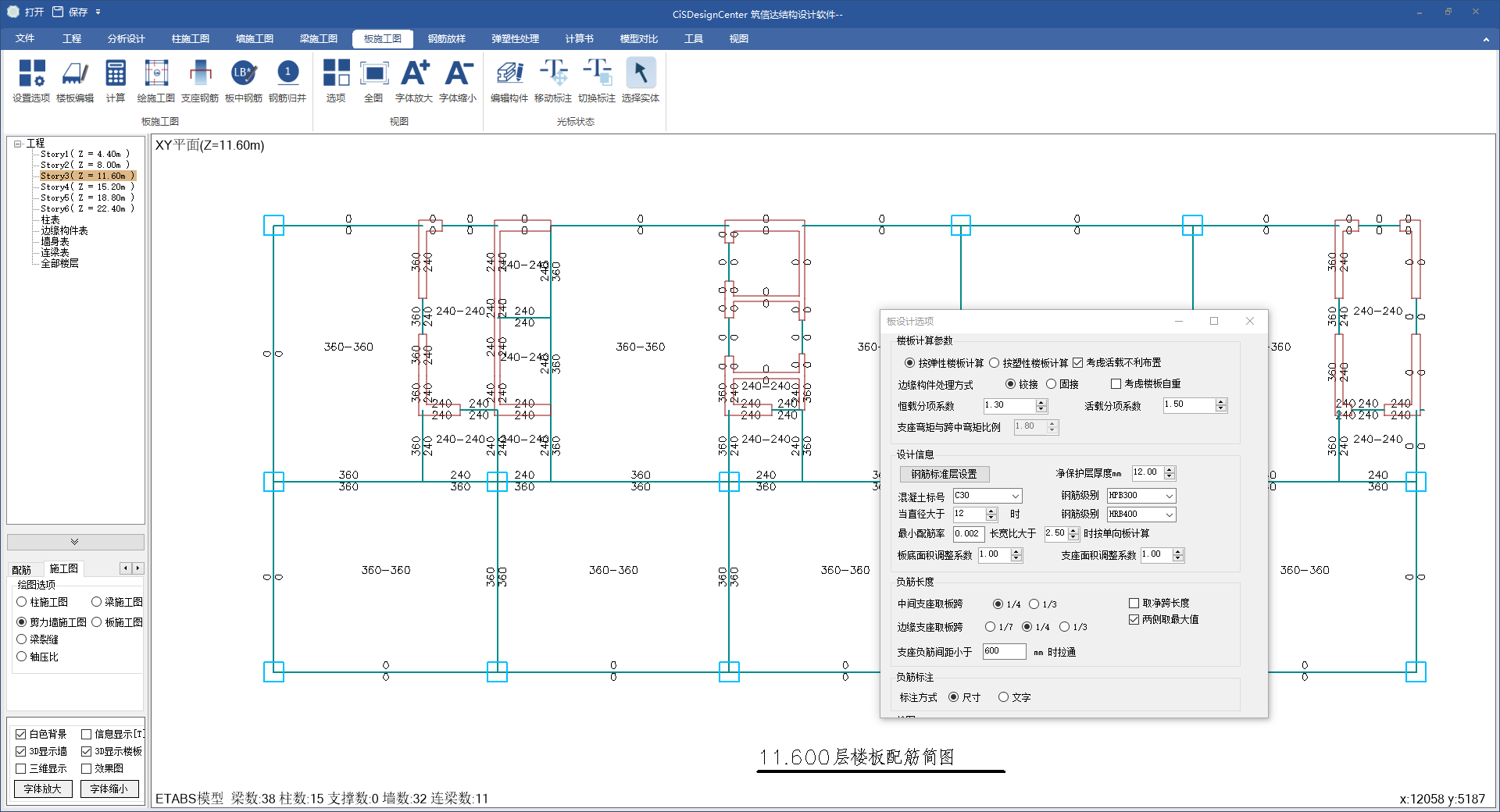

板配筋結果

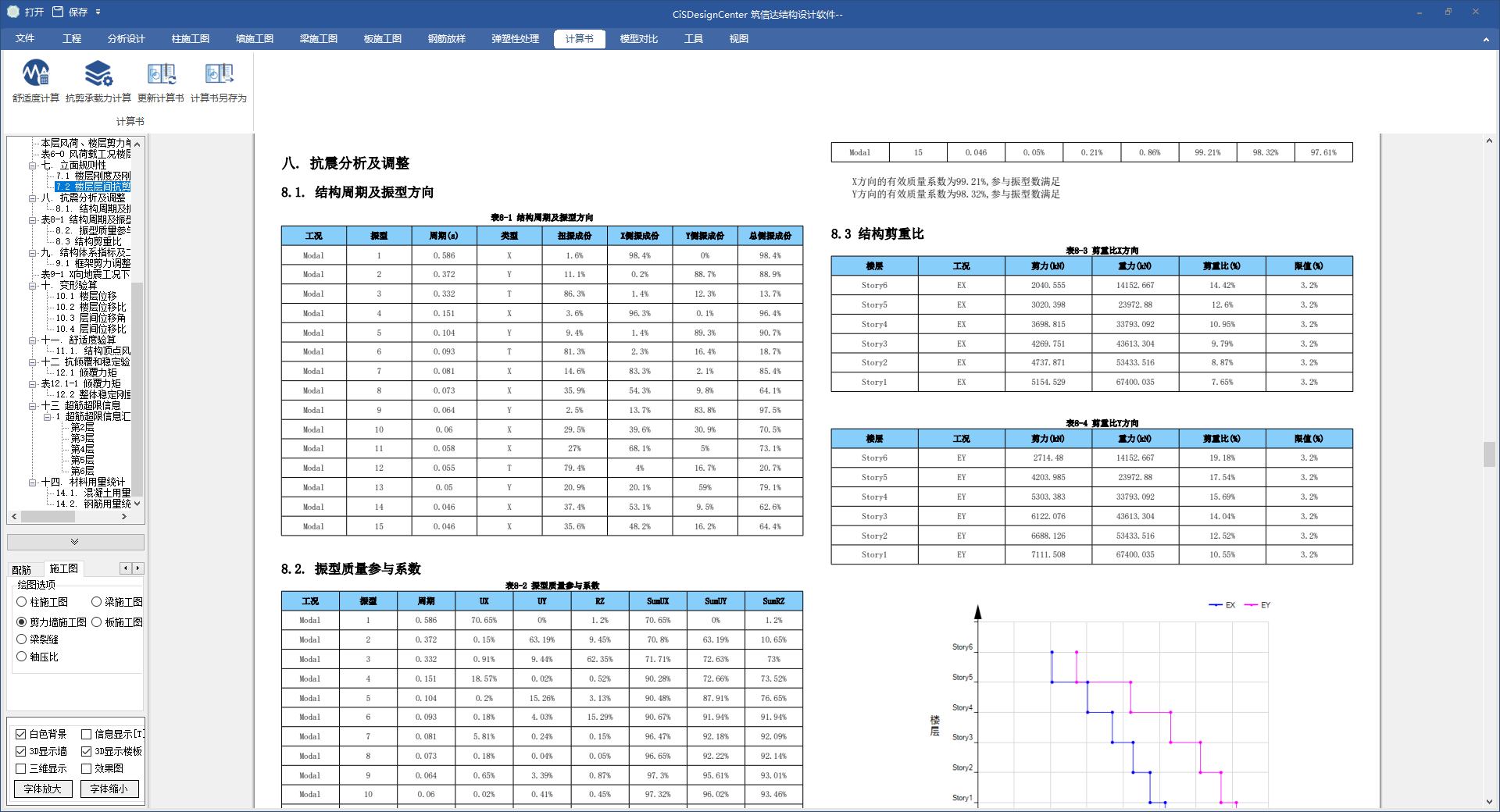

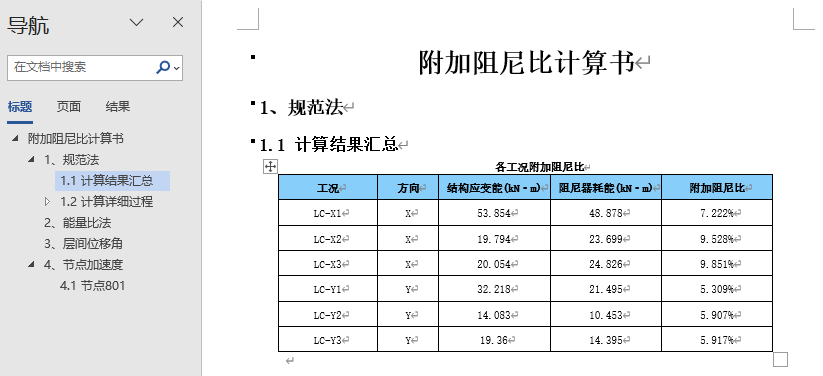

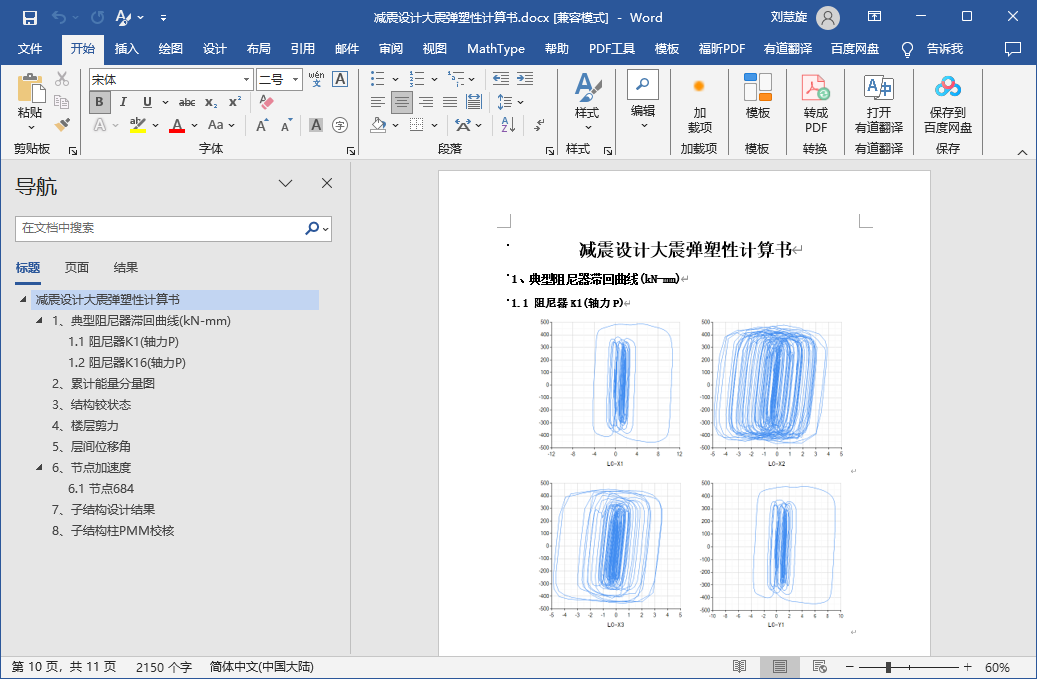

計算書

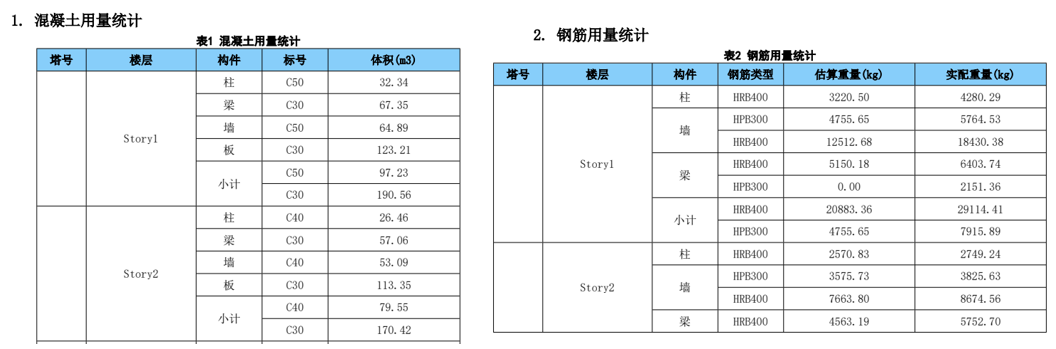

基于構件配筋結果計算樓層抗剪承載力，并整理輸出計算書。計算書包含模型概況、荷載信息、結構整體指標、材料用量統計、超筋超限信息等。

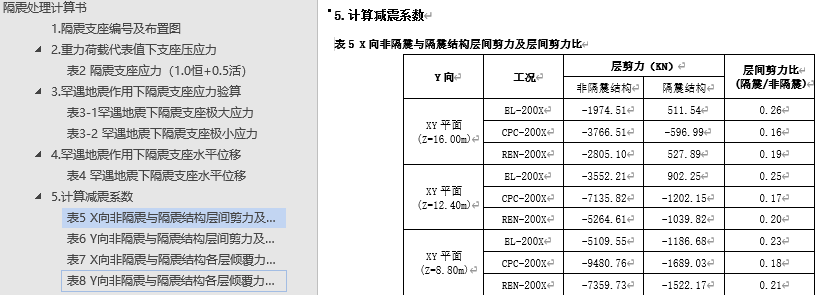

計算書
彈塑性模型處理
CiSDC可以將ETABS中文版/SAP2000中文版彈性模型轉換為彈塑性模型，也可以直接讀取YJK、PKPM的模型數據和配筋信息轉換得到ETABS中文版/SAP2000中文版彈塑性模型。彈塑性模型處理功能貫穿于程序的所有模塊，用戶可根據實際需求使用。

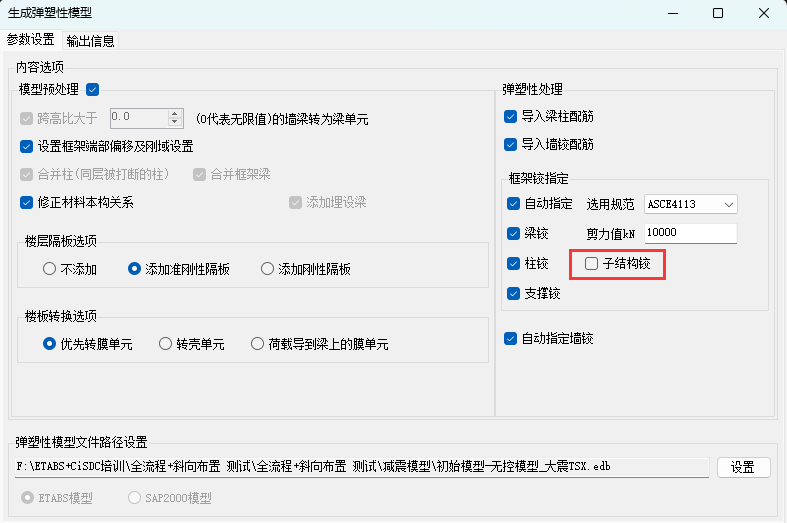

彈塑性模型轉換
支持混凝土結構和鋼結構的彈塑性模型轉換，包括鋼筋混凝土梁/柱、鋼筋混凝土墻、型鋼混凝土梁/柱、鋼梁/柱、混凝土/鋼支撐等構件。模型轉換過程中自動完成框架梁柱的合并、連梁的處理、材料本構的修正等工作，依據CiSDC繪制的施工圖（即實配鋼筋）自動添加塑性鉸（普通梁M3鉸和支撐P鉸）、纖維鉸（普通柱/組合柱/組合梁PMM纖維鉸）、墻鉸（剪力墻PM3纖維鉸）。

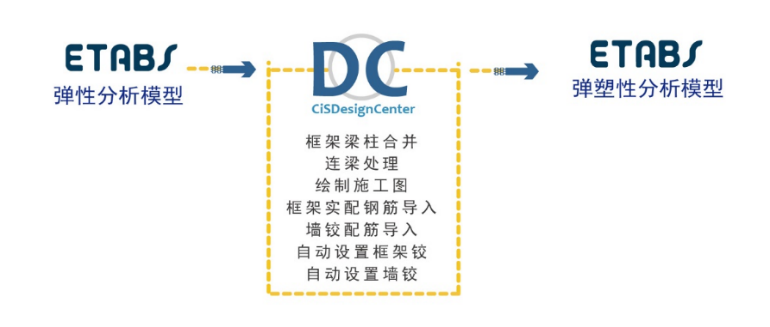

彈塑性模型轉換功能
模型轉換案例
選波

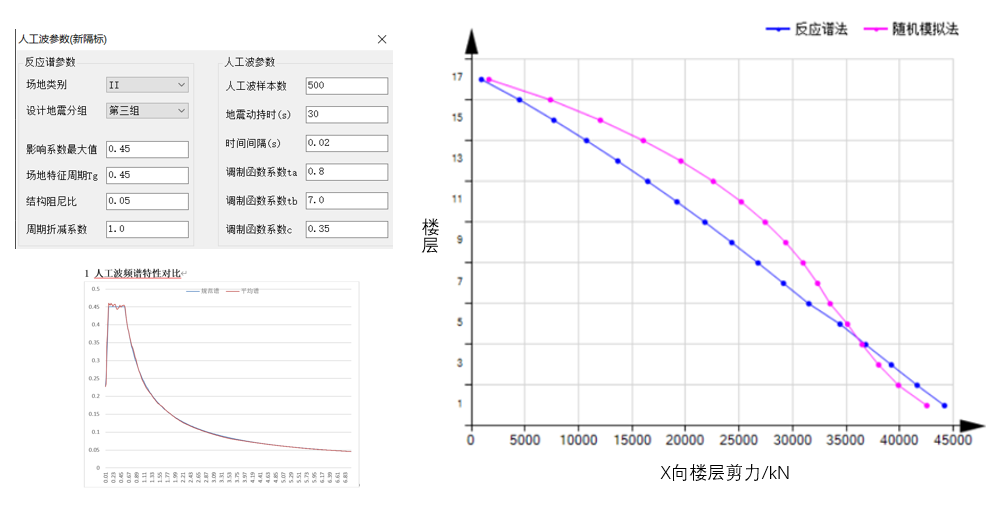

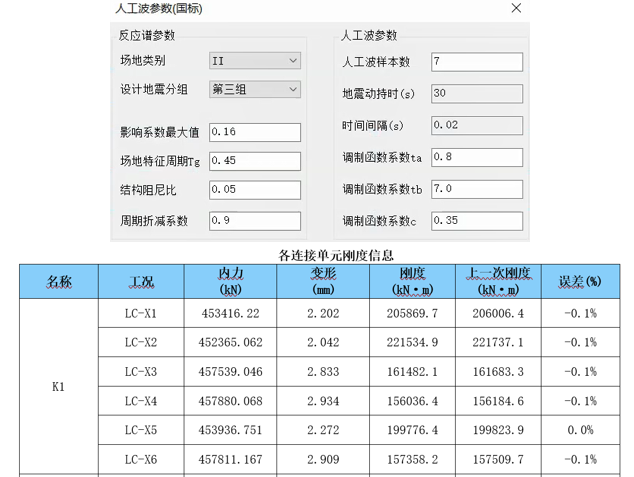

內置天然波庫，自動生成人工波。支持人工選波和基于規范要求的自動選波，并輸出選波報告。CiSDC可依據有效持時裁剪地震波。選波完成后，可在CiSDC更高效地完成時程工況的定義，并自動轉換至ETABS中文版模型中。

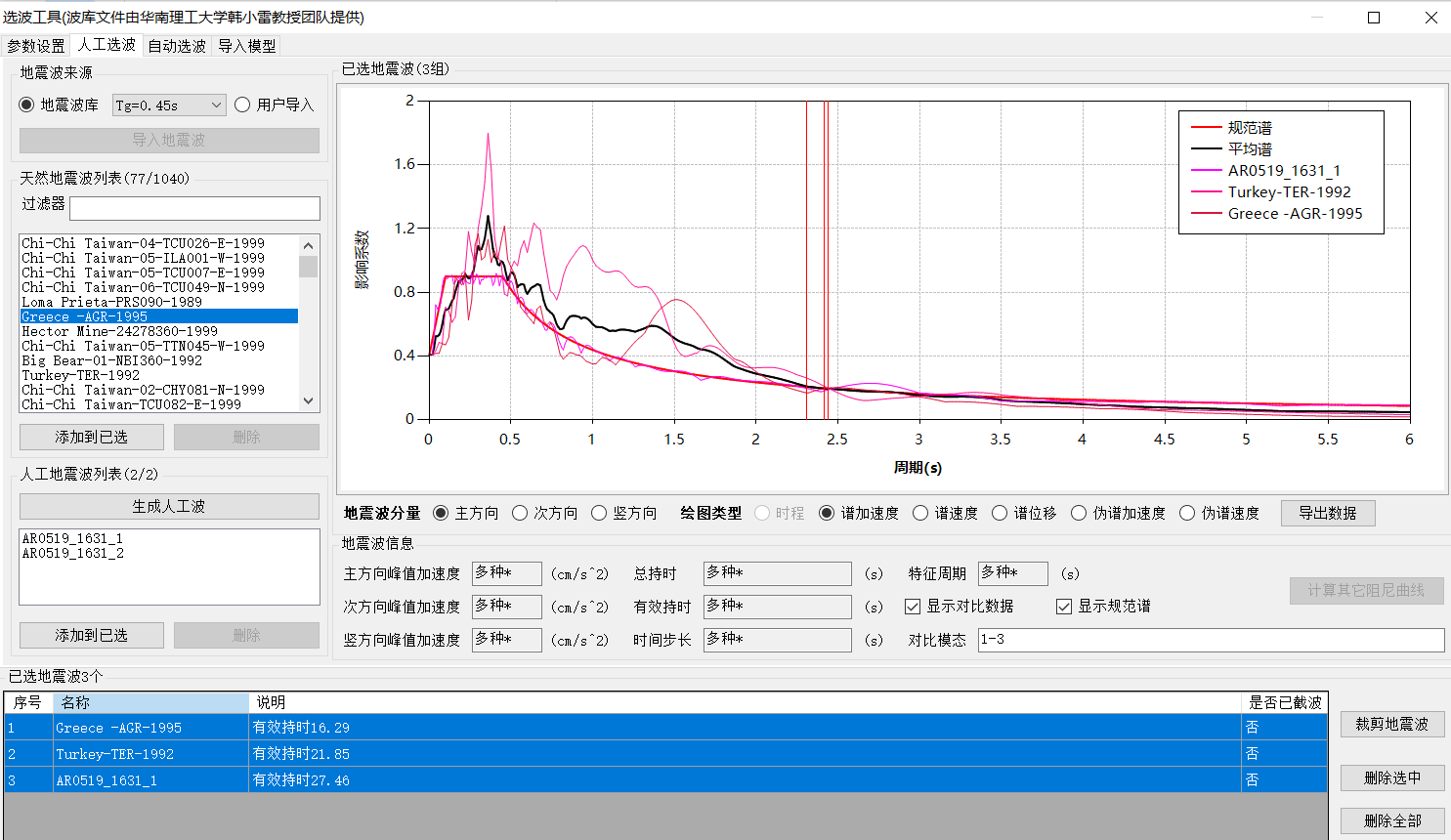

選波工具

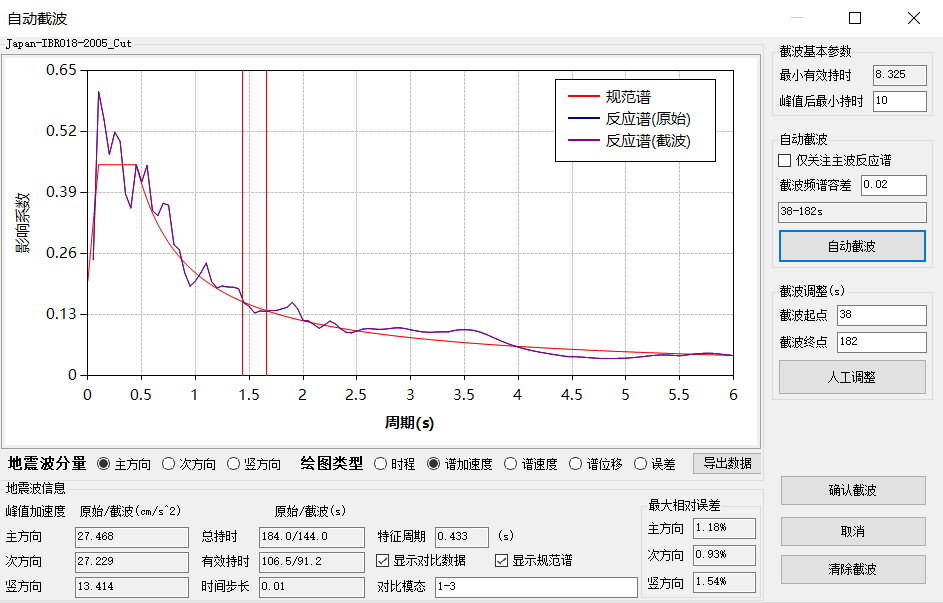

自動裁波

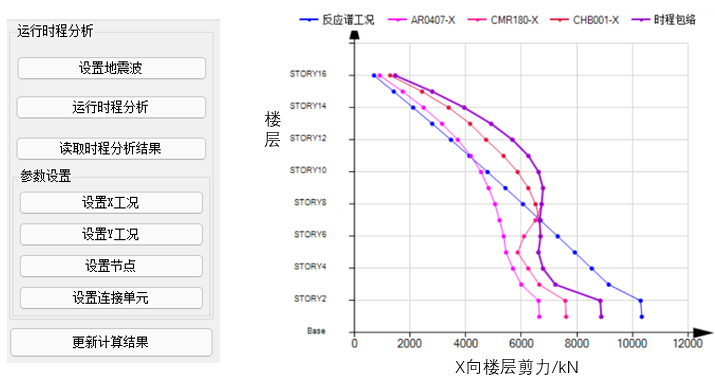

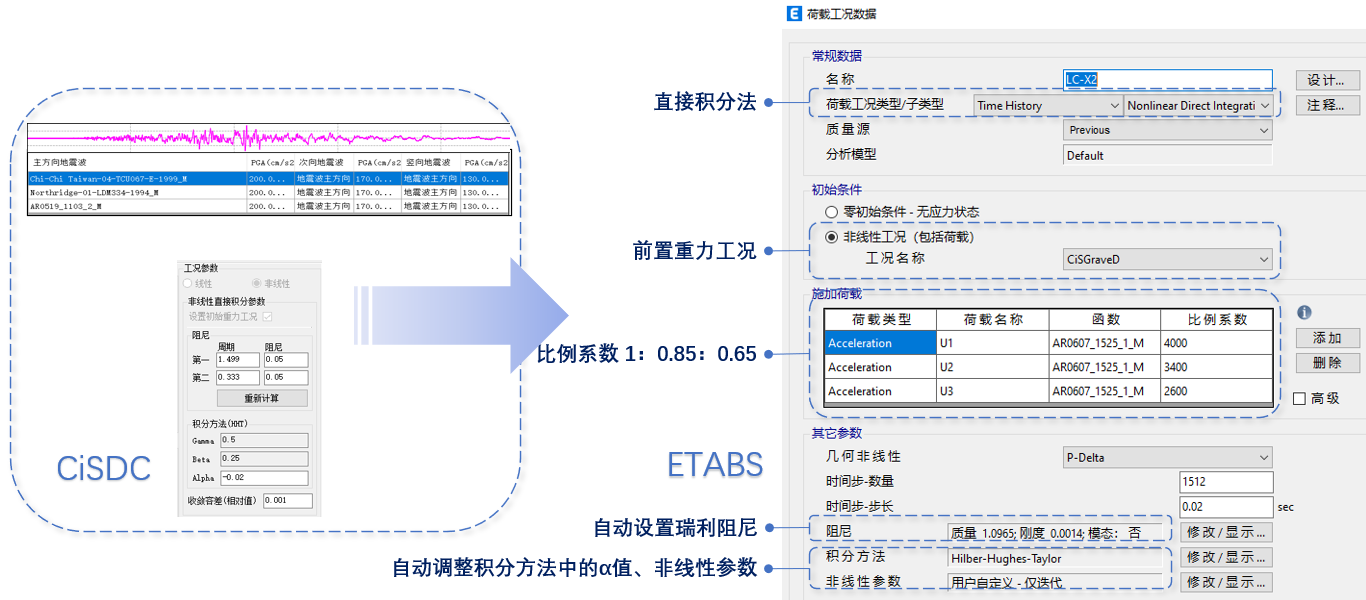

自動生成時程工況
