PLAXIS 3D 新版發布！
發布日期：2022年02月16日
|
|
兼容性說明
由于材料數據庫和單位體系發生重大變化，PLAXIS 3D CONNECT Edition 22將與版本21一起安裝，而不是覆蓋版本。使用PLAXIS 3D V22打開PLAXIS 3D V21項目時，項目將自動保存為帶有_converted后綴的轉換副本，并需要重新計算。當使用非國際單位制（SI）單位時，網格也需要重新生成。
|
|
新的巖體本構模型：N2PC-MCT
為了改進對于巖石蠕變問題的分析，V22版本在N2PC-Salt本構模型中添加了莫爾-庫侖破壞準則。該模型被添加為用戶自定義本構中n2pc_salt64.dll下的CreepRock_N2PC_MCT。
|
|
|
|
|
|

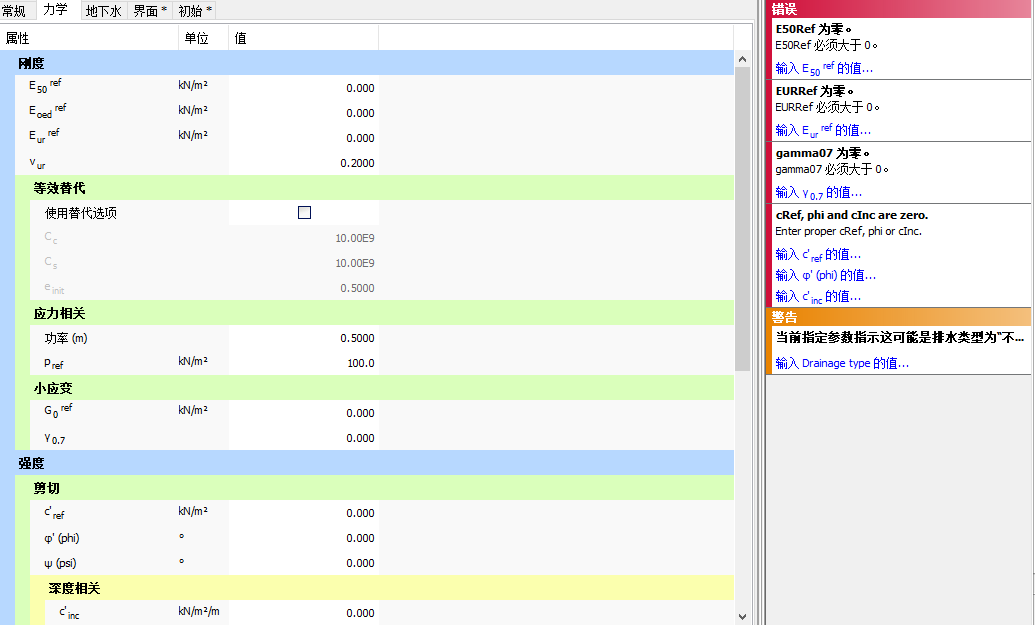

材料數據庫的數據結構調整
對材料數據庫中材料對象的數據結構進行了重大調整，從而為材料對象提供了更好的命令流支持、側面板警告和編輯體驗。
這一變化還意味著：
材料數據庫的修改可能會對舊的命令或Python腳本不兼容
舊全局材質數據庫文件（*.matbd）不再兼容
PLAXIS后處理程序只能讀取當前版本中計算并保存的PLAXIS文件
PLAXIS SoilTest*不支持*.vlc格式的文件
|
|
|
改進了DXF和STEP文件的導入和導出
V22版本改進了導入和導出為*.DXF和*.STEP文件時對于項目單位的處理。
增加了對導出期間編寫自定義項目單位的支持。
“導入”窗口現在提供了一個側面板，其中包含警告和對導入日志的訪問。
|
|
|
|
|
|
多段曲線(polycurve)對象的局部軸
支持手動定義多段曲線的局部軸。
|
|
|

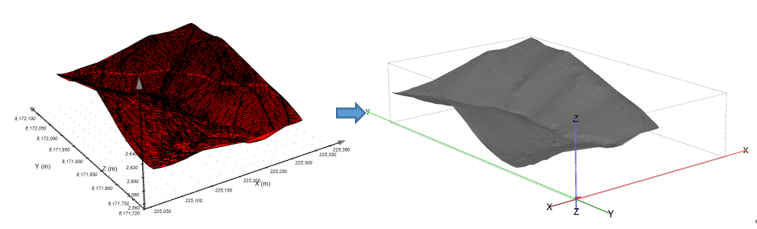

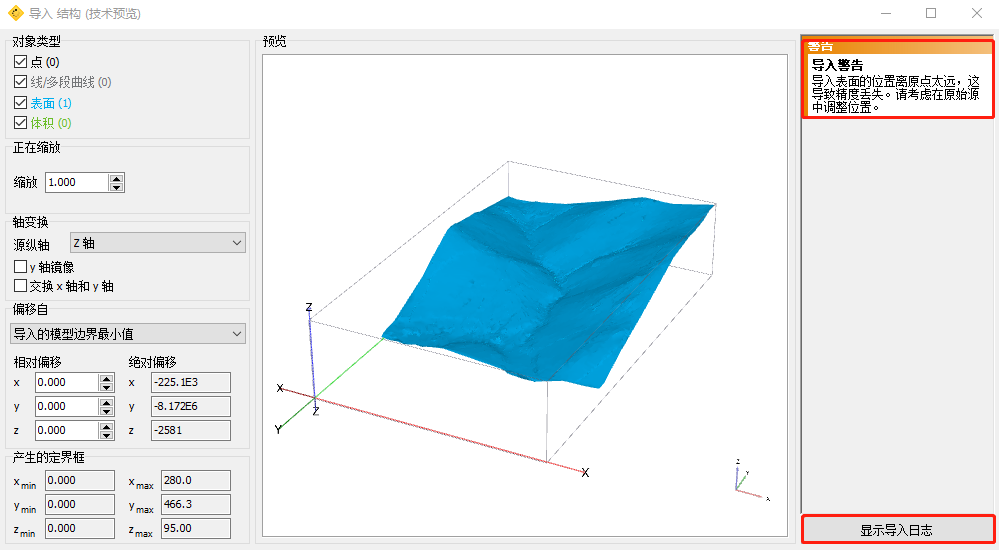

技術預覽：支持導入三角形面組成的地表、地層曲面
V22版本現在可以導入*.OBJ和*.STL格式的由三角形面組成的地表與地層曲面。
PLAXIS Designer曲面導入PLAXIS 3D
|
|
|
技術預覽：土-結構相互作用（SSI）
現在可以通過超級單元導入、導出反作用力與位移，配合結構分析軟件包處理土-結構的相互作用。
|
|
升級的Python環境
將Python環境升級為Python 3.8.x，用于修復OpenSSL等庫中的安全漏洞。
|
|
發布日期：2019年10月14日
PLAXIS VIP 用戶可免費升級到 CONNECT Edition V20 版本。下載PLAXIS 3D CONNECT Edition V20 并 聯系我們 獲取您的許可證。如果用戶升級到 CE 版本，則無法再使用舊的加密狗版本，且在開始使用 CE 版本之前，必須將加密鎖歸還至筑信達。如果用戶希望保留加密狗并使用較舊版本，則從用戶開始使用 CE V20 開始，將根據 QTL 系統向用戶收取超額使用費。
常見問題：升級到CE版本后，是否還能打開舊文件？
打開2019年2D版和2018年3D版的項目不對老版本的項目造成問題，它是否打開（版本差距越大，就越有可能無法直接工作）、是否需要重新保存或拒絕打開都可能是偶然的，我們不會針對太多的老版本進行測試，所以很難說。
對于3D，由于引入了參數幾何（3D AE→2016）和網格（2017→2018）的一些改進，大多數項目需要重新計算或重新劃分，因為3D AE之后的每個版本都需要重新計算或重新劃分。
但是，一旦使用connect版本保存，就再也不能使用舊版本打開它，除非您當時備份了原始項目，否則默認情況下，3D CE（和2018）將轉換為3D 2017和3D 2016項目的保存副本。
2D AE之前的文件（.p2d）仍然需要中間步驟，即使用plaxis 2d AE+轉換器保存為p2dx格式，并在繼續之前先重新計算。
如果用戶歸還了所有的加密狗，你就不可能再使用老版本的Plaxis了。無加密狗=無法訪問舊版本。
在多個加密狗上擁有多個許可證的用戶，可以為其舊項目保留1個加密狗和1個2D（和/或3D）。
|
|
隨著PLAXIS 2D connect edition v20和PLAXIS 3D connect edition v20的聯合發布，巖土工程分析進入了Bentley的連接數據環境（CDE）：一個開放的、集成的框架，以實現協作、改進決策、交付更好的項目成果和更好的性能。Bentley的開放式CDE支持協同數字工作流程，其中為一個目的獲取或創建的數據也可以被其他應用程序使用，從而節省時間，最小化返工，并在資產生命周期內提高數據質量。新的PLAXIS版本使用與Bentley Playbook中其他應用程序相同的許可系統。SES授權在所有Bentley應用程序中提供唯一的ID，無需加密鎖密鑰和手動許可證版本管理。此外，系統包含了訪問個人學習材料、路徑和歷史記錄、及時的產品相關新聞、自動產品更新和通知。
|
多段曲線放樣(loft polycurve)和曲面過渡（blend surface）
|
|
|
|
這兩個工具都可以用來為幾何對象提供平滑過渡?！扒孢^渡”工具以“填充空隙”的方式將一組曲面連接在一起，生成一個連續曲面?！岸喽吻€放樣”工具將一組多段曲線擬合為一個曲面，例如將一系列二維空間上的剖面轉換為一致的三維幾何圖形。 |
|
|
隧道梁的定義
隧道經常使用橫向肋進行加固，現在，可以在3D隧道設計器中將其建模為特定間隔的曲線梁單元?？梢赃x擇添加橫向梁、板、實體襯砌、巖石錨桿和傘形拱，從而能夠模擬復雜的隧道加固系統。隧道梁作為隧道設計器的切片和順序模式中的一個自然組件，可以使您定義整個隧道施工工序。
|
|
|
|
|
|
|
NURBS 曲線
用戶可以使用NURBS曲線在三維空間中進行任意形狀的建模。NURBS曲線是由一系列連續點自動生成的。NURBS曲線和多段曲線可以組合使用生成幾乎任何幾何體。另外，NURBS曲線也可以指定為拉伸路徑，從而可以生成具有統一橫截面的弧形線性單元。例如，由多邊形或多段曲線定義的橫截面可以沿由NURBS曲線定義的軌跡拉伸。
|
|
沿線 / 剖面曲線
用戶可以在任意線剖面、線型結構單元、實體單元的中心線中創建剖面曲線圖，用來獲取各計算階段沿著線長的模型特性。例如，這允許你創建一個獨立的曲線圖來比較不同階段下地表沉降的變化?；蛘邔Ρ炔煌A段沿地下連續墻或隧道襯砌（板單元或?qū)嶓w單元模擬）長度上的彎矩值。
|
|
|
|
|
|
|
基于簇的地應力
地應力初始計算的計算類型現在允許直接指定各土層上的地應力情況?，F(xiàn)在可以將不同的場應力特性指定給各土體單元或鉆孔土體，允許您按大小和方向獨立輸入每部分的初始應力狀態?；诖氐牡貞?yīng)力補充了全球地應力，使地質模型更容易確定地應力。這使得可以很容易地模擬不均勻的深部狀況，例如在深部隧道或儲層地質力學中遇到的狀況。
|
|
|
動力與固結計算
通過采用新的、先進的計算類型“動力與固結計算”，用戶可以在PLAXIS 3d中模擬振動荷載作用下巖土體變形與瞬態滲流的耦合。這種計算類型也為地震過程中超靜孔隙水壓力積聚與消散的不確定性提供了一種改進的應力預測方案。
|
|
腳本化土工試驗
為了提供更簡單、更強大的腳本功能，PLAXIS 2d和3d的土工試驗?zāi)K現在有了自己的命令行界面，也可以從遠程腳本API調用。現在，您可以自動模擬實驗室測試，以適應材料模型的參數?？鞓返哪_本！
|
|
|
|
|
作為jupyter筆記本的腳本參考手冊
用戶可以通過這個新的腳本手冊在PLAXIS中輕松學習基于Python的遠程腳本。Jupyter筆記本中提供PLAXIS2D和3D中每個命令的示例腳本，這些示例可以在軟件中實時運行，以查看和了解發生了什么。您還可以編輯和重新運行示例并查看更改的效果，從而提供一種通過實踐來學習的好方法。
|
|
|
Staad.Pro耦合工具（技術預覽）
可以直接在PLAXIS 3D中使用的PLAXIS與Staad.Pro耦合工具搭建了結構工程師和巖土工程師間的橋梁。通過這個耦合工具，您可以從Staad中選擇荷載工況，將上部結構模型底部的荷載直接傳遞到PLAXIS 3d中的地下模型。在耦合過程中，PLAXIS中計算的位移以更新的彈簧剛度的形式發送到staad，之后staad重新計算結構模型中產生的位移和力。重復這個過程直到找到平衡。
此功能作為技術預覽提供。給我們你的反饋！
|
|
ISM交互性（技術預覽）
從Bentley集成結構建模（ISM）存儲庫中導入結構幾何圖形和屬性。ISM允許您在建模、分析、設計、繪圖和詳細設計軟件應用程序之間共享結構工程信息。使用無縫集成的3D應用程序和BIM平臺在整個團隊中執行設計評審，并隨時間同步更改。ISM促進了跨工程團隊和設計規程的互操作性，允許設計師選擇最適合特定項目的產品。使用基于ISM的工作流，您可以：
交換數據
同步修訂
跟蹤進度
比較備選方案
發布可交付成果
此功能作為技術預覽提供。給我們你的反饋！
|
|
發布日期：2018年10月15日
|
最新的PLAXIS 3D 2018為用戶提供了最前沿的新功能！首先，PLAXIS 3D 2018將混凝土模型（早期的噴射混凝土模型）直接集成于標準的土體材料庫，代替早期的用戶自定義土體本構模型（UDSM）。同時，用戶還可以應用UDCAM-S模型配合循環累積工具，在3D分析中評估循環加載條件下退化的土體屬性。除此之外，動力分析模塊在移動荷載、加速度的縮放與繪圖、網格更新等方面也得到了進一步的增強和拓展。更多詳細內容，參見下文：立即下載 PLAXIS 3D 2018 ，激活許可請聯系我們。
|
|
移動負載（VIP）
用戶可為點荷載或線荷載指定移動（Movement）選項，用于模擬汽車、火車、卡車等移動荷載。根據實際需求，移動函數可選用線性函數、諧波函數或離散化的表格型數據，同時指定初始速度、加速度或速度隨時間的變化關系。在后處理程序（Output）中，PLAXIS 3D可以根據已存分析步中的結果顯示加載位置隨時間的變化過程，也可以在荷載表格中查看當前激活的移動荷載。
|
|
|
|
傅里葉譜和地震強度
對于動力分析結果的輸出曲線，后處理程序（Output）可利用快速的傅里葉變換（FFT）將時域函數轉換為頻域函數。在此基礎上，地震強度曲線可用于確定地震動中起控制作用的持續時間。對于函數曲線上的極值，除直接在曲線上高亮顯示外，用戶也可以通過表格進行查看或輸出。
|
|
動力分析中的網格更新
用戶可在動力分析中設置【更新網格】選項，用以考慮動力計算尤其是液化問題中存在的大位移效應。
|
|
|
|
加速度的縮放和繪圖工具
對于在【動力乘子→位移乘子】窗口中以表格形式輸入的加速度，用戶可對其整體縮放或基于最大乘子進行縮放，也可點擊【復制】按鈕快速復制任意縮放的加速度值。除此之外，用戶也可以在前處理程序（Input）中查看原始數據和縮放數據的傅里葉譜、響應譜以及地震強度。
|
命令行和腳本的增強（VIP）
利用縮放（Zoom）和視圖（View）命令，用戶可在后處理程序（Output）中定位模型方向，然后編寫腳本生成特定結果。該功能可實現自動化地導出繪圖，甚至在模型中“穿梭飛行”。新增Jupyter及運行Jupyter notebooks的相關選項，利用notebooks中的串聯響應來組織存儲和運行腳本。
|
|
三軸循環試驗（VIP）
新的三軸循環土工試驗可用于模擬循環加載條件下土體的三軸應力狀態，幫助用戶更加便捷地確定土體的動力屬性。借助三軸循環試驗，用戶可以準確評估土體的剪切模量G和阻尼比，也可以確定砂土在不排水條件下發生液化的可能性。
|
|
|
|
點云數據和IFC文件的導入（VIP）
用戶可通過GUI導入點云（Point Clouds）數據并將其轉換為NURBS曲面，利用網格密度選項還可以改變NURBS曲面與點云之間的擬合程度。除此之外，點云數據也可以在【滲流條件】模塊中導入并生成水位線，用戶只需點擊【導入水位線】按鈕即可。PLAXIS 3D 2018還支持IFC文件的導入和過濾，過濾可以確保只導入與當前分析相關的對象。
|
|
|
后處理中增強的曲線功能
對于施加荷載的土體或結構單元的后計算節點，用戶可在后處理程序（Output）中直接對其創建荷載-位移曲線。對于剛體對象，用戶可為其添加剛體參考點作為后計算曲線點并創建相關曲線。上述全部信息也可以通過命令行或腳本進行提取，更便于用戶創建荷載-位移曲線并以此評估極限承載力或荷載隨時間的變化過程。
|
|
復雜模型的顯示性能
前處理程序（Input）提高了復雜模型在旋轉和選擇時的響應速度，尤其適用于處理導入的幾何模型。同時，不同模式和階段間的切換速度也得以改善。除此之外，PLAXIS 3D 2018自動的網格細化功能得到進一步增強，適用于處理更加復雜的幾何形狀。后處理程序（Output）在生成曲線方面得到了顯著的性能提高，同時加載時間和階段切換的響應速度也有所增強。
|
|
|

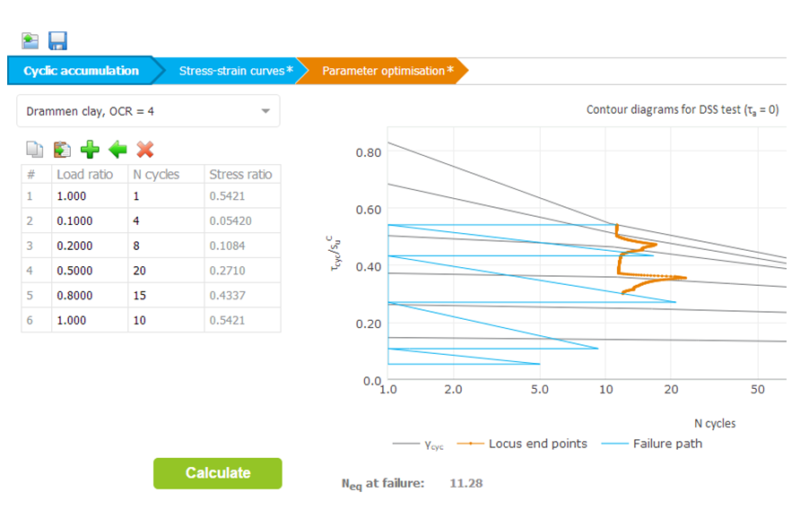

UDCAM-S和循環累計及優化工具（VIP）
基于UDCAM（UnDrained Cyclic Accumulation Model）材料模型，PLAXIS 3D 2018提供簡化的UDCAM-S模型。借助循環累計及優化工具，用戶可將完整的循環荷載轉化為等效的循環次數，確定DSS和三軸條件下的應力-應變曲線。上述工具還可以采用不同模式，輔助生成UDCAM-S模型的材料屬性，反映循環加載條件下土體的退化性能。
|
擴展的表格命令和GUI選項
擴展的表格命令允許用戶查看或?qū)Ρ榷鄠€階段或一組對象的激活狀態、材料屬性或荷載數值。除此之外，用戶還可以通過GUI選擇并右擊對象顯示相關的表格數據。該功能幫助用戶以更便捷的方式檢查模型的一致性和潛在的輸入錯誤。
|
|
增強的安全分析
結構單元和土體單元新增的【應用強度折減】選項，可以幫助用戶在安全分析中考慮結構單元或排除部分土體的強度折減。例如，如果用戶確定部分土體不可能破壞或僅發生無實際意義的淺層破壞，即可在安全分析中忽略其強度折減，以此提高非線性分析的計算效率。
|
|

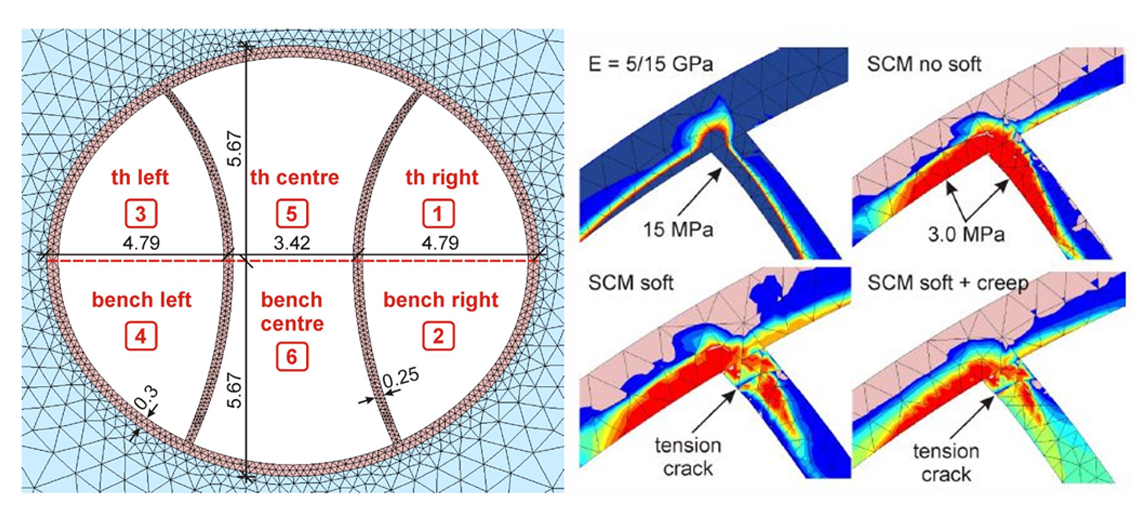

混凝土模型（早期UDSM噴射混凝土）（VIP）
早期的UDSM噴射混凝土模型現集成于PLAXIS 3D 2018標準材料庫并重命名為混凝土（Concrete）模型。該模型允許用戶考慮時間相關的剛度和強度屬性、拉壓條件下的應變硬化或應變軟化以及徐變和收縮效應，且多數的輸入?yún)?shù)均可通過標準的單軸拉壓試驗來獲取。除噴射混凝土外，該模型也可用于模擬土體加固，如噴射注漿柱。
|
|
隧道分離工具（VIP）
利用新的隧道分離工具，用戶可在主隧道中分離某一部分作為單獨隧道，同時在幾何上保持與原始隧道的一致性。每個分離的隧道都可以定義獨立的切片、屬性以及施工工序，故用戶在階段施工定義中可以更加全面靈活地控制隧道施工進程。畢竟，早期的PLAXIS3D對一個隧道只能定義一個施工工序，現在卻可以對多個分離的隧道定義獨立的開挖步驟。
|
|
隧道設計器的輸入?yún)?shù)和幾何校核（VIP）
用戶可選用附加信息和輸入?yún)?shù)創建線段（Segment）和子分段（Subsections），以便模擬更加復雜的隧道橫斷面。另外，隧道設計器的幾何校核工具可提示用戶當前橫斷面中可能存在的幾何誤差，尤其適用于導入的隧道橫斷面。除常規的GUI操作外，上述新功能還可以通過編寫腳本來實現更準確快捷的自動化建模。
|
|
|

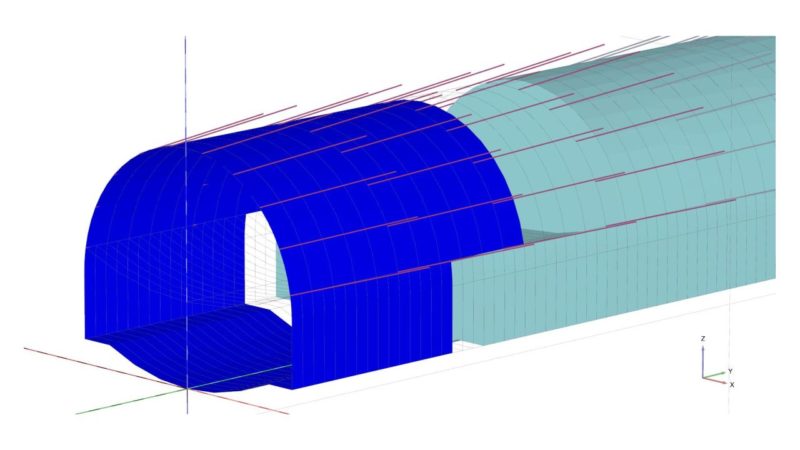

隧道設計器支持護拱的定義（VIP）
用戶可在隧道設計器中選擇早期的巖石錨桿或新增的護拱（Umbrella Arch）作為隧道的加固類型。同時，簡化的間距輸入方式和以隧道頂部為對稱軸的自動化對稱加固，更便于用戶快速準確地輸入數據。
|
其他功能和改進
- 參數優化支持用戶自定義的土體模型（UDSM）
- 后處理程序（Output）可顯示梁或嵌入梁的扭矩結果
- 進一步提高【實體樁的結構內力】工具的穩健性
- 后處理程序（Output）可對荷載箭頭、水荷載等單獨設置縮放選項
- PLAXIS 3D 2018 Viewer
|
發布日期：2017年9月15日
- 非線性土工格柵（考慮蠕變）
- 彈塑性梁和板
- NATM隧道施工順序定義的優化
- 界面單元橫向及縱向滲透性
- 剛體的動力加載
- Hoek-Brown參數引導
|
|
|
PLAXIS模型導出至CAD
通過軟件的交互界面，可以將整個PLAXIS模型帶出至CAD中。也可以通過命令行使用附件條件導出部分模型。導出的CAD格式的模型可用于后處理或整合到BIM流程中。用基于*.STL格式的命令生成的PLAXIS模型還可用于3D打印。
|
|
|
|
|
|
|
|
界面單元的橫向和縱向滲透性
在材料數據組窗口的界面頁面中，可以通過選擇透水、不透水和半透水選項來定義橫向透水性。兩個方向的縱向透水性也可以在此處定義。輸出程序中已經增加了查看穿過界面和平行界面的滲流結果的選項。
|
|
|
非線性土工格柵：彈塑性(N-ε)&粘彈性(時間相關性)
PLAXIS 3D 2017引入了土工格柵力學行為的兩種新類型?？梢钥紤]彈塑性，或者粘彈性行為。對于彈塑性行為，可以定義N-ε曲線。對于粘彈性行為，可以考慮土工格柵的蠕變行為。
|
|
板和梁的彈塑性行為
板和梁的材料模型已經擴展到彈塑性行為?？梢暂斎雰煞N結構單元的屈服應力和抗彎承載力，同時還可在側邊面板中查看橫截面屬性、塑性彎矩和軸力，這些結果由輸入?yún)?shù)計算而來。輸出程序中也增加了檢查結構單元是否發生塑性變形、以及在什么位置發生塑性變形的工具。
|
|
|
|
NATM隧道施工順序定義的優化
在PLAXIS 3D 2017中可以選擇TBM或者NATM開挖方法。NATM方法引入了新的分步施工自動生成方式?？梢远x一系列施工段（切片），在這些施工段之后隧道掌子面暫停推進。后續階段中，在隧道掌子面重新推進之前這些施工段將首先被全部開挖。這種開挖方式與實際工程中NATM隧道的施工順序更加一致。
|
|
|
|
|
|
|
|
繞軸旋轉工具
繞軸旋轉工具可用于方便地創建一個沿任意軸、任意轉動角度的旋轉拉伸對象，如體積、殼或者面等。這對于模擬圓形結構，諸如LNG罐體或穹頂式結構等，都是一個強大的工具，可以使這些復雜模型直接從PLAXIS
3D中創建。將上述工具與既有的組合、交叉及拉伸工具相結合，就可以創建出非常復雜的模型。
|
|
|
|

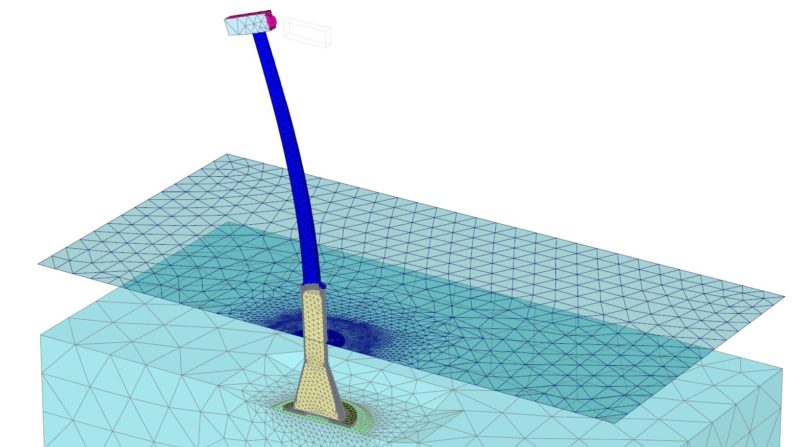

剛體的動力加載
現在我們可以對剛體進行動力加載，這樣就可以模擬諸如風力電機基礎在風或浪作用下引起的循環加載問題，或者可作為剛體的其他任意類型的基礎。
|
|
|
|
|
數值屬性的乘法命令（VIP）
乘法命令可用于諸如對具有不同荷載分量的一系列荷載乘以一個大于或小于1的系數。這個命令可以在不同模式中對多個對象執行，尤其對分步施工模式提供了一個方便的途徑來探索不同的荷載條件、熱條件、初始條件等。
|
|
命令行的改進
3D 2017對命令行窗口進行了一些改進。現在我們可以在命令行窗口中右擊并選擇彈出選項，講命令行窗口從程序主窗口中分離出來。此外，還有一些其他的選項可以用來復制所有成果的命令或響應。
|
|
|
|
|

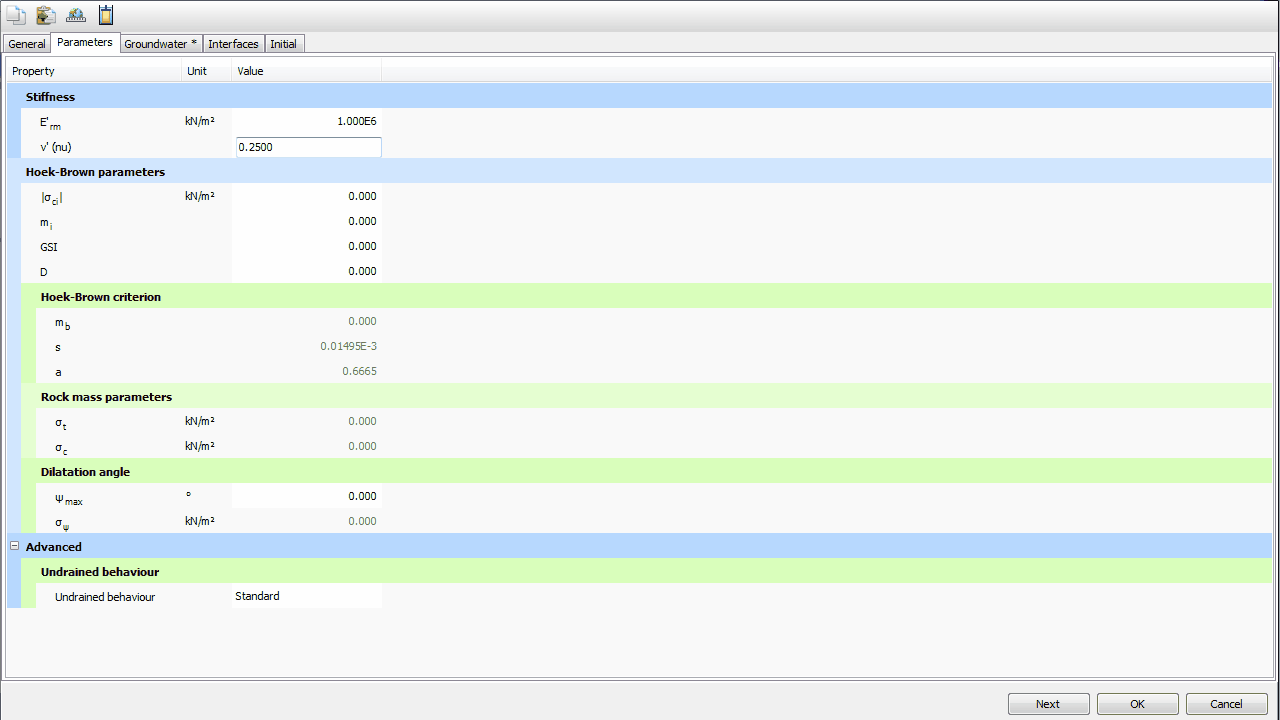

Hoek-Brown參數引導（VIP）
通過Hoek-Brown材料模型的側邊面板，可以發現一個針對模型的交互參數引導，包括諸如可選巖石類型及建議的UCS數值，可搜索和點擊的巖石Mi數據庫，等等。還有一個分析頁面，可以基于給定的參數自動繪制大、小主應力。
|
|
|
|

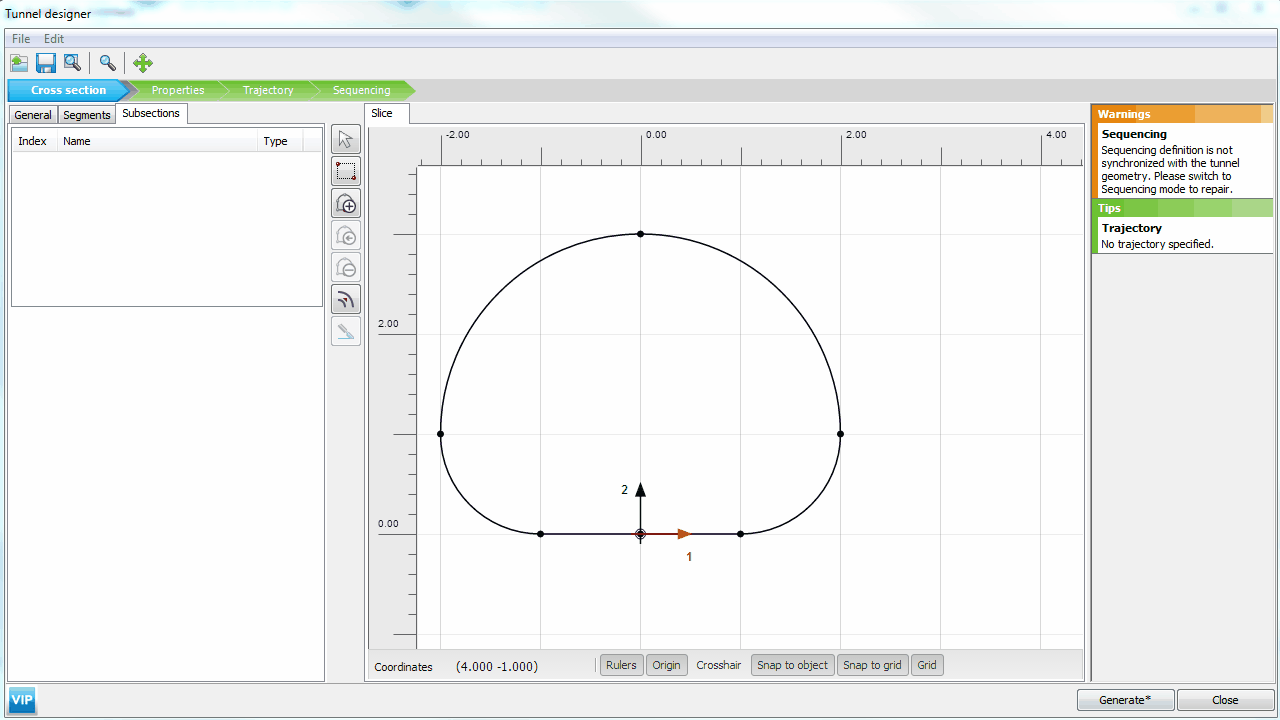

從點創建隧道子分段（VIP）
在隧道設計器中創建子分段變得更加容易了，可以通過在一個點上右擊來定義子分段，該子分段便將這個點作為起始點。這樣就加快了隧道剖面中諸如“大象足”或側壁導洞的繪制速度。
|
|
|
|
|
其他功能和改進
- UBC3D-PLM模型成為PLAXIS標準模型（VIP）
- 從點云生成NURBS面
- 網格菜單的專家設置中可以直接輸入單元尺寸
- 對導入的CPT鉆孔數據基于Robertson解譯進行土分層（VIP）
- 輸出程序中支持無限制的曲線點數量（VIP）
- 輸出程序的模型瀏覽器中基于材料賦值進行土類組編組
- 輸出程序中的剖切斷面可以響應模型瀏覽器中的可視化改變
- 定義了時間變量的計算中可以在輸出圖形標題中顯示時間
- 輸出程序中可以顯示板單元、梁單元以及嵌入梁單元的內力包絡
- 輸出程序中可以顯示嵌入梁單元的端阻力
- 輸出程序中的距離測量工具可以測定轉角和傾斜
- Python版本中加入了PyQtGraph
- PLAXIS與腳本工具之間的通信可以加密
- 增強了腳本層的性能
- 發布PLAXIS 3D 2017結果查看器
|
|
|
