問題描述：
在 ETABS 中進行開裂分析的正確操作步驟是什么？為什么按照與 SAFE 相同的操作步驟執行后，每次運行得到的開裂撓度結果都不一致？
解答：
ETABS 和 SAFE 均可對梁和樓板進行開裂分析，并計算瞬時開裂撓度以及考慮徐變和收縮的長期撓度，但兩款軟件在操作步驟上略有差異。概括來說：ETABS 需要按照“先設計，再運行非線性工況”的順序手動設置；SAFE 支持一鍵運行所有工況進行分析和設計，程序會在內部自動按照“先設計，再運行非線性工況”的順序進行。
關于如何在 SAFE 中進行開裂分析，請參考相關教學短視頻和技術通訊文章。本文將詳細介紹在 ETABS 中進行開裂分析的操作步驟。具體如下：

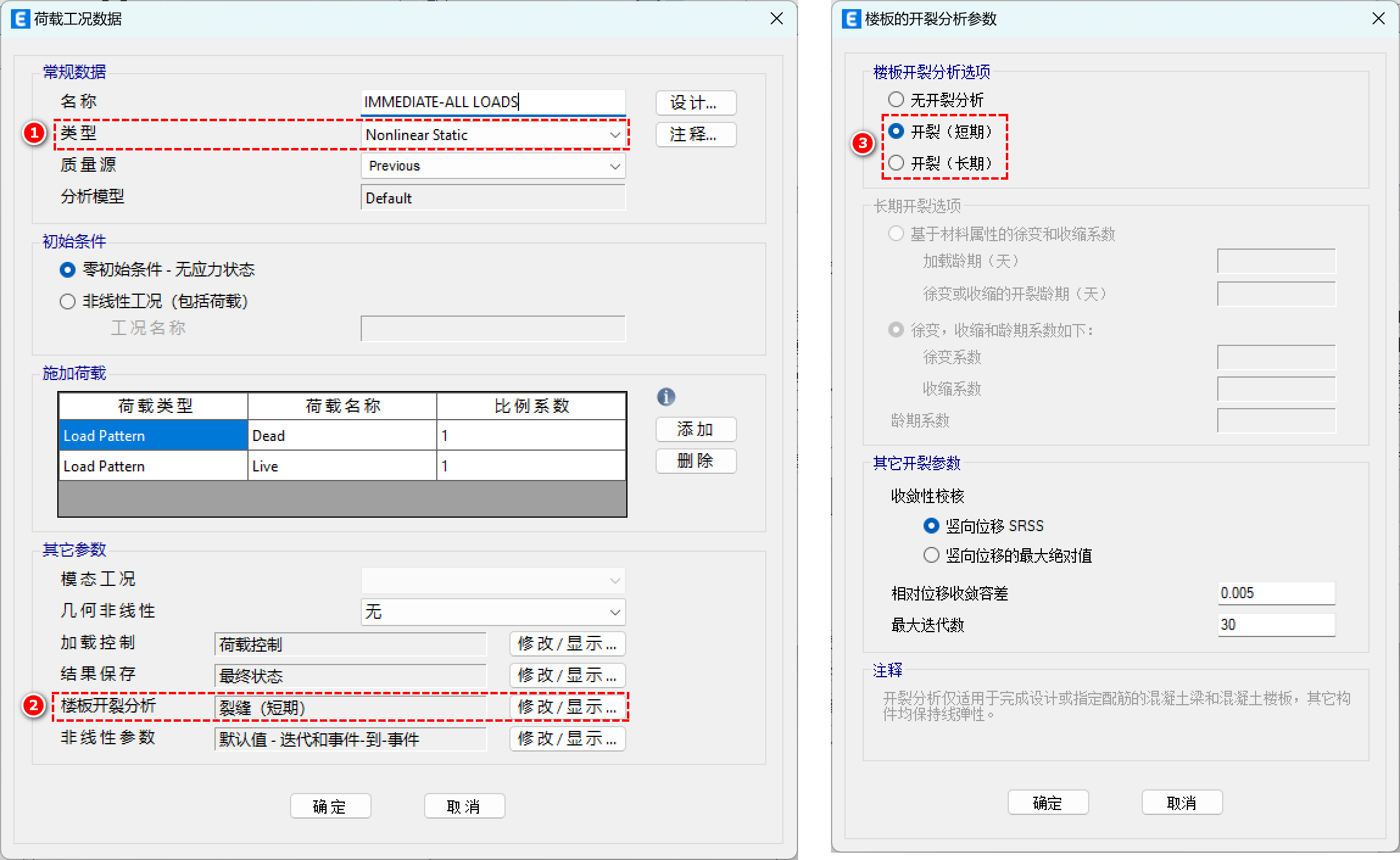

步驟 1：點擊【定義>荷載工況】，添加非線性靜力荷載工況，修改【樓板開裂分析】參數，如圖 1 所示。
圖 1
定義開裂分析的非線性工況

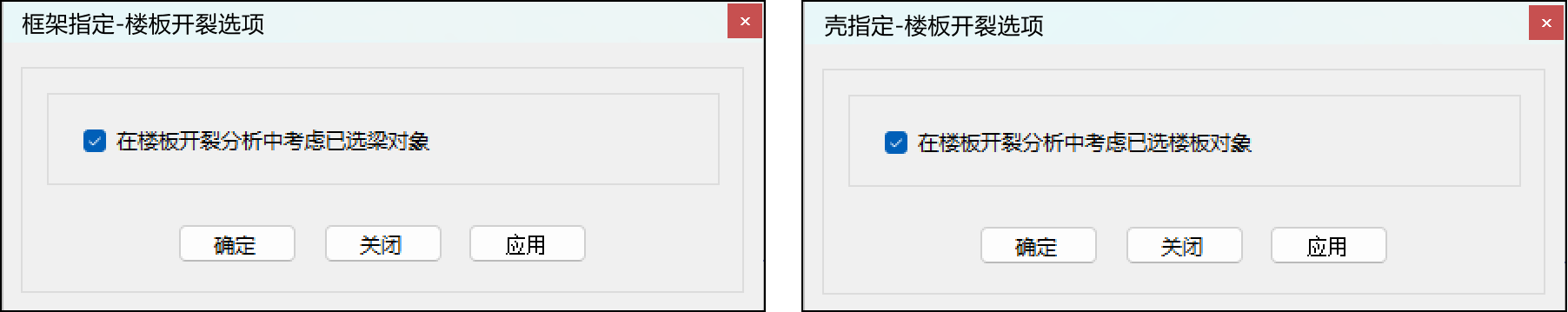

步驟 2：選擇梁（如模型中存在）和樓板，依次點擊【指定>框架>樓板開裂…】和【指定>殼>樓板開裂…】，將選中的梁和樓板考慮在樓板開裂分析中，如圖 2 所示。如果未執行該步操作，程序在運行非線性工況后將彈出警告信息，如圖 3 所示。
圖 2
框架/殼指定樓板開裂選項

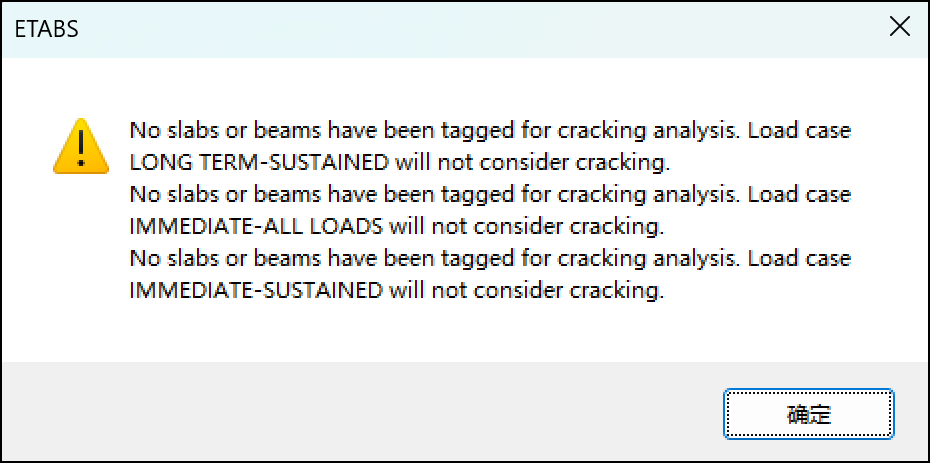

圖 3
未指定開裂選項的警告信息

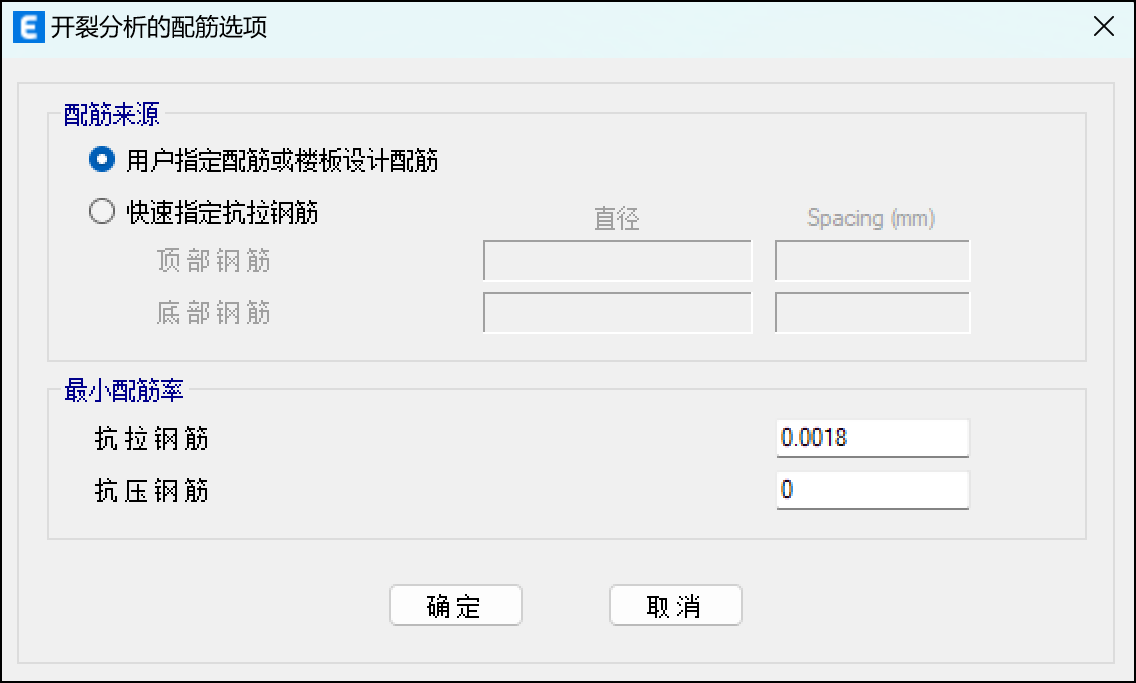

步驟 3：點擊【分析>開裂分析選項】，設置開裂分析的配筋來源，如圖 4 所示。關于此對話框的詳細介紹，請參考知識庫《開裂分析和裂縫計算的配筋來源》。
圖 4 開裂分析的配筋選項

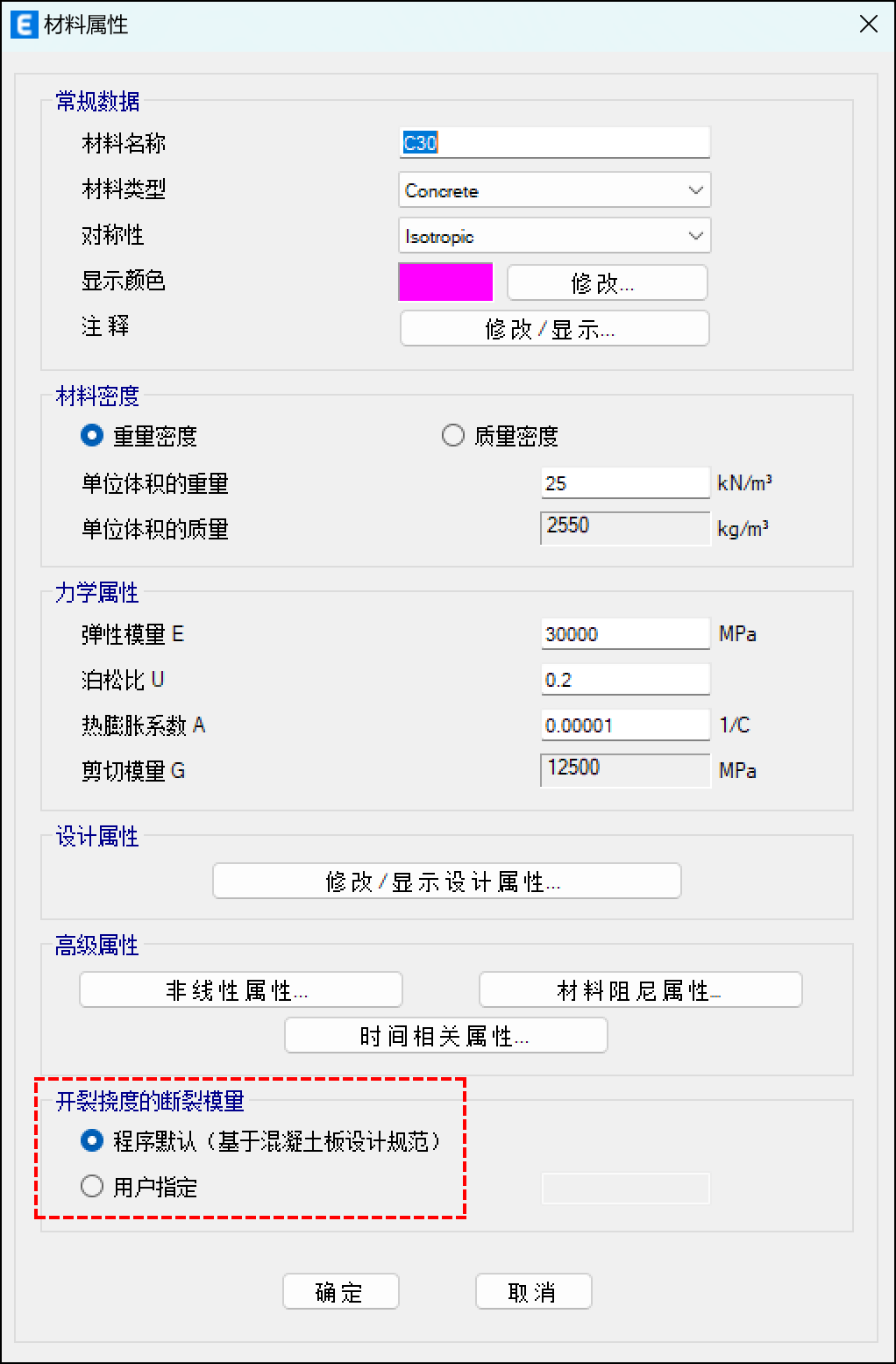

步驟 4：點擊【定義>材料屬性】，為混凝土材料設置“開裂撓度的斷裂模量（Modulus
of Rupture for Cracked
Deflection）”，如圖 5 所示。關于該參數，不同國家的設計規范要求不同，詳見 CSI 知識庫 Modulus-of-rupture value 或幫助文檔。
圖 5
設置混凝土材料的斷裂模量

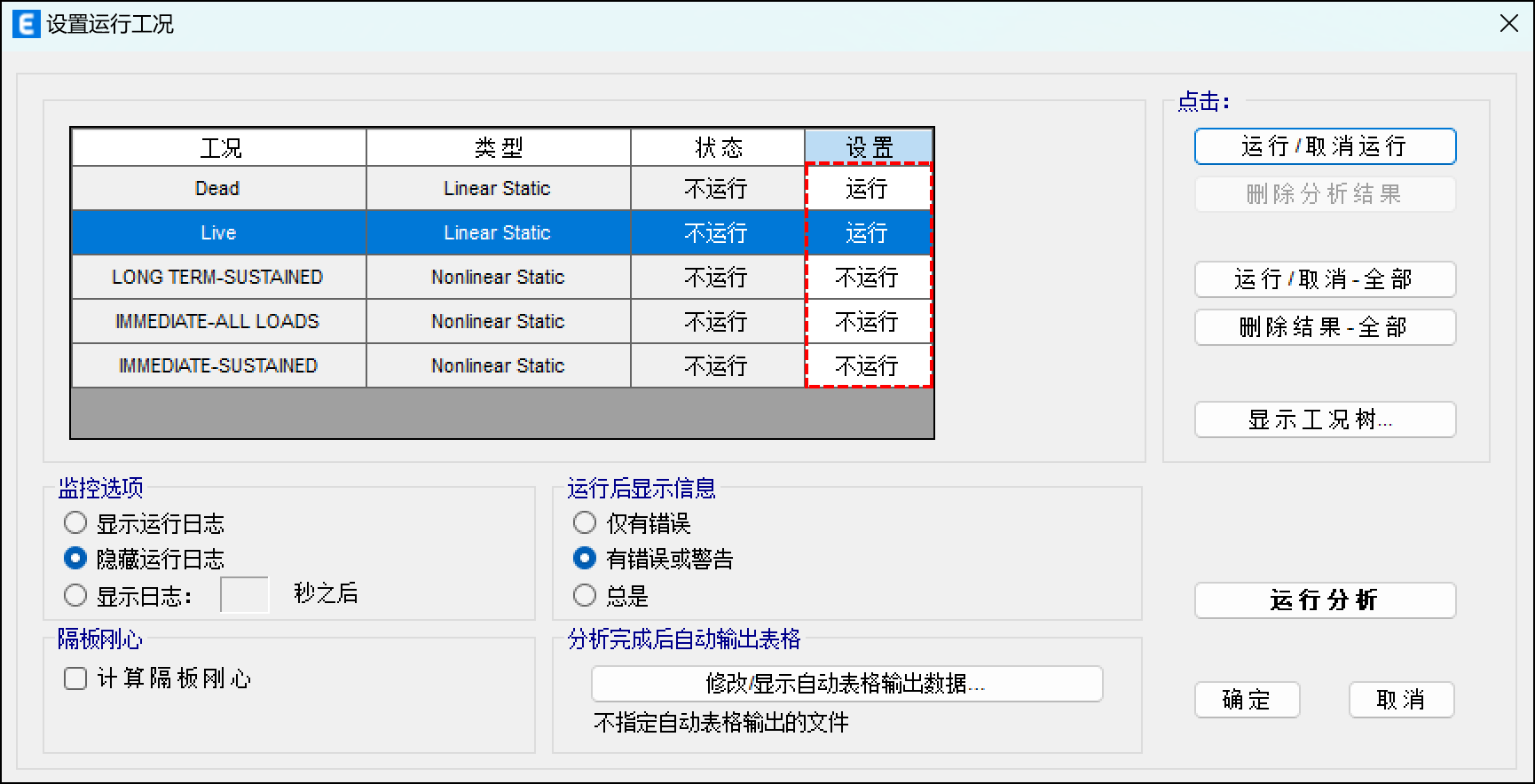

步驟 5：點擊【分析>設置運行工況】，設置不運行開裂分析的非線性工況，僅運行用于下一步混凝土樓板和框架設計的荷載工況，如圖 6 所示。
圖 6 設置不運行非線性工況
步驟 6：在運行開裂分析的非線性工況之前，必須先運行樓板和框架設計（如模型中存在梁），否則程序?qū)⒉捎米钚∨浣盥蔬M(jìn)行配筋。
點擊【設計>混凝土框架設計>開始設計】，獲取梁的設計配筋。
點擊【設計>混凝土板設計>開始設計】，獲取樓板的設計配筋。
如果在步驟 3 中配筋來源設置為“用戶指定配筋”或“快速指定抗拉鋼筋”，則無需運行混凝土板設計。此外，在運行設計前需檢查設計首選項和設計組合是否符合預期。
注意：完成設計后，務必點擊【保存】按鈕，否則程序無法讀取梁和樓板的設計配筋結果。如果后續修改模型并更新設計結果，也需點擊【保存】按鈕以確保程序讀取最新的設計配筋結果。
步驟 7：完成設計后，再次點擊【分析>設置運行工況】，激活并運行開裂分析的非線性工況。
至此，ETABS 中的開裂分析操作已完成，用戶可以查看變形圖以確定梁和樓板的開裂撓度。
