問題描述：
如何在ETABS中定義、分析與校核型鋼混凝土柱？
解答：
用戶可采用SD截面定義型鋼混凝土柱，ETABS將根據構件的PMM曲面校核其承載力。
1. 定義截面
如圖1，點擊【定義＞截面屬性＞框架截面＞添加截面＞SD截面（Section Design）】，在彈窗中定義截面參數：①基本材料選擇混凝土；②選擇是否校核或設計構件；③在截面設計器中繪制其截面具體形狀；④可輸出截面屬性，程序?qū)⒒诨静牧嫌嬎闫浣孛鎸傩裕嬎氵^程可參考知識庫“組合截面的截面屬性計算原則”，該截面屬性僅用于分析內力，不用于設計。

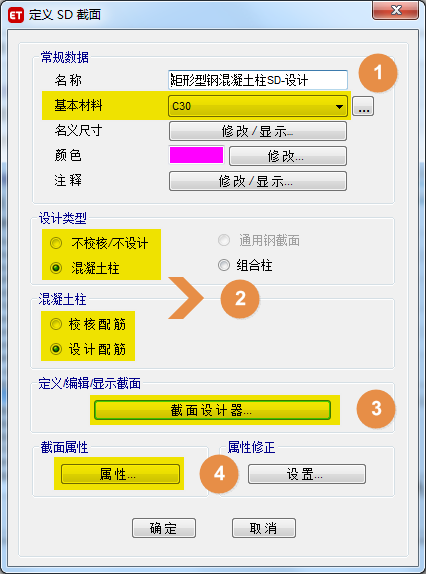

圖1 定義SD截面
在③截面設計器中，用戶可自定義截面尺寸、布筋形式等。如圖2所示，可通過左側的繪圖按鈕靈活繪制型鋼和混凝土截面，在混凝土截面的任意位置右鍵單擊，可在彈窗中設置材料、截面尺寸、鋼筋直徑與數量、保護層厚度等信息。

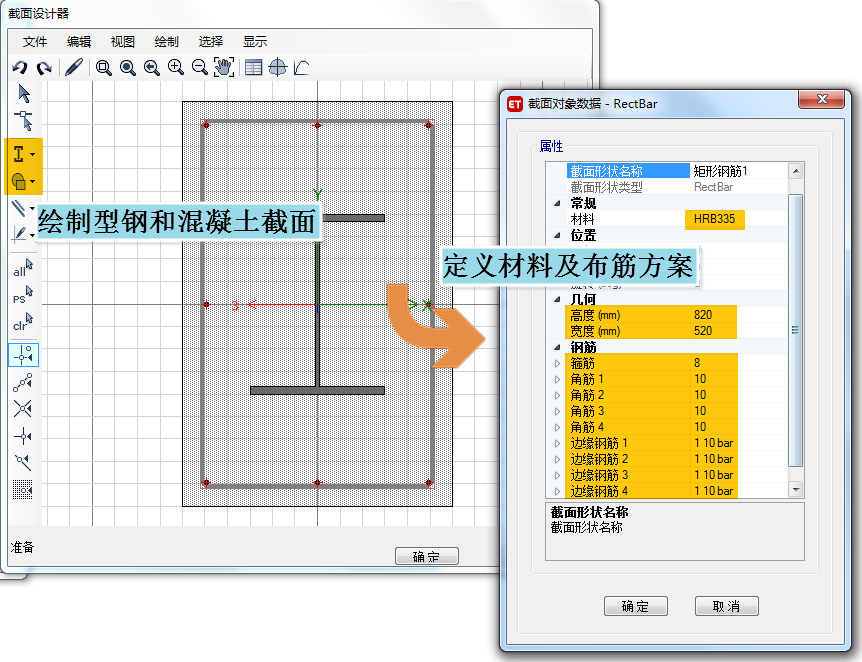

圖2 截面設計器
2. 分析與設計
對于型鋼混凝土柱，分析完成后，點擊【設計＞混凝土框架設計】，程序基于構件截面生成PMM曲面，進行承載力校核或設計。注意，計算PMM曲面的構件截面并不是使用基本材料的等效截面，而是按實際截面形式，考慮了型鋼的作用。
當截面采用校核配筋時，顯示的配筋結果為“（型鋼面積+縱筋面積）”。
當截面采用設計配筋時，程序基于截面定義的布筋方案，根據PMM曲面和設計首選項中設置的D/C比限值（默認值為1），調整鋼筋直徑，直至滿足應力比需求，得到設計配筋方案。配筋結果則顯示“整根構件的設計配筋面積最大值”。
