問題描述：

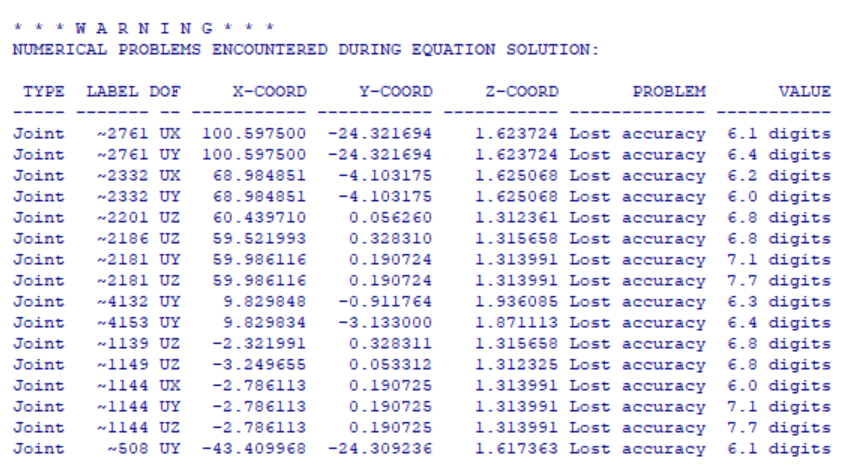

在SAP2000或ETABS中進行模型檢查時，通常需要在標準求解器下運行分析，此時程序會給出詳細的警告信息。當報錯信息中涉及有限元節點時（圖1），應如何進行定位和查看？
圖1 有限元節點報錯示意
解答：
SAP2000和ETABS均可通過在視圖中查看分析模型來定位有限元節點。不同之處在于：SAP2000在模型解鎖狀態下即可直接在視圖中顯示有限元節點標簽；ETABS需要在分析完成后，通過變形圖進行定位，且視圖中不會直接顯示有限元節點標簽。
定位到有限元節點后，兩款軟件均支持在表格中查看節點位移，以輔助判斷是否存在異常變形。
1. SAP2000定位和查看有限元節點

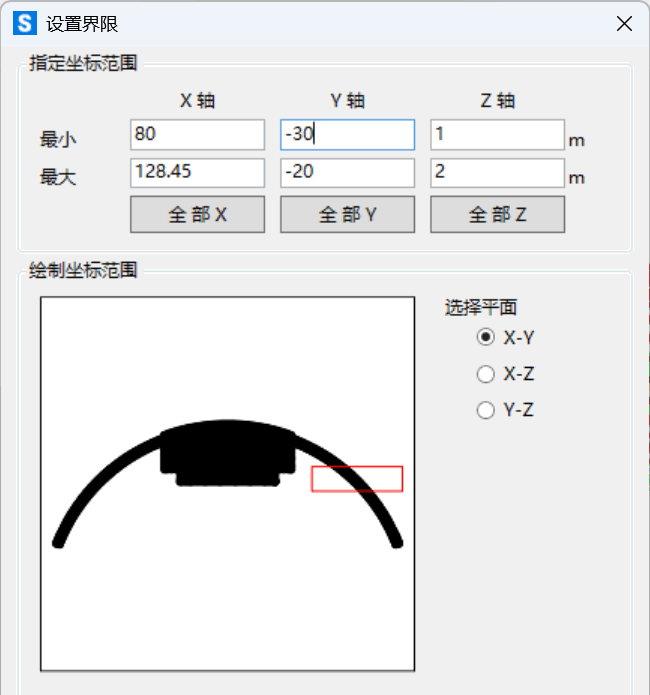

首先，對于較大的模型，建議在定位前先通過【視圖>設置視圖界限】縮小查找范圍。警告信息中會提供有限元節點的坐標，可根據該坐標設置視圖范圍，使視圖中僅顯示該范圍內的構件。
以圖1中的有限元節點~2761為例，其坐標為 (100.5975, -24.321694, 1.623724)。根據該坐標縮小視圖范圍，如圖2所示（只要能夠在該范圍內定位到目標節點即可）。坐標范圍不宜設置過小，應確保包含該節點所在的桿件。
圖2 設置視圖界限縮小查找范圍

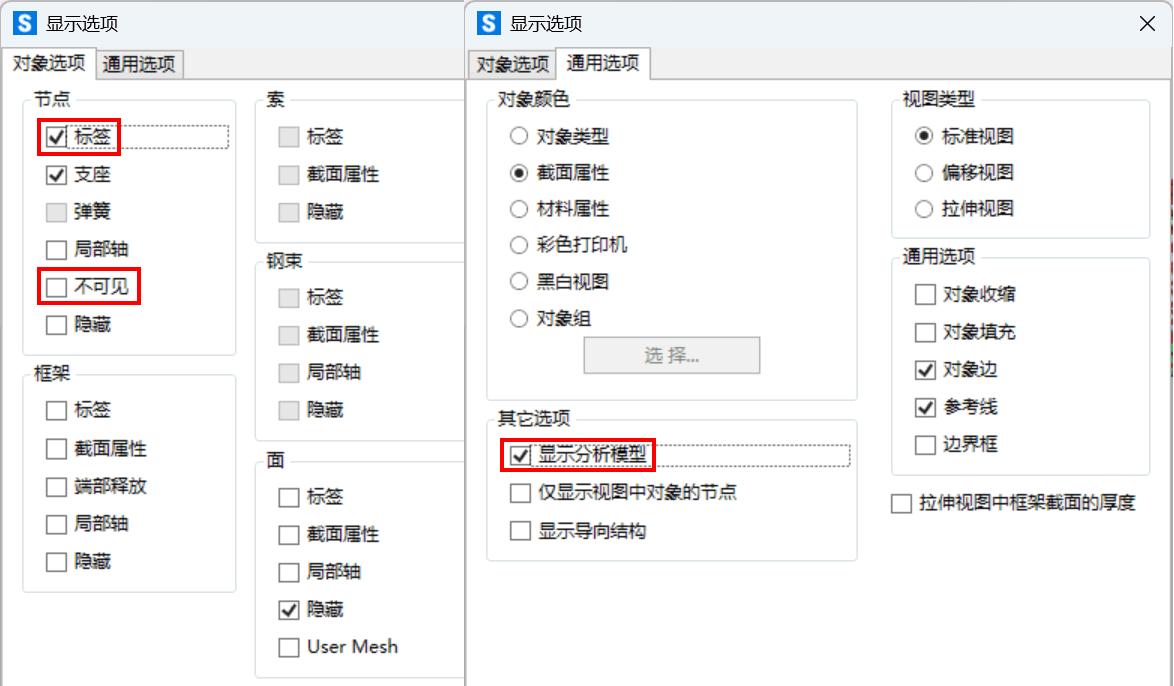

然后，點擊【視圖>設置視圖選項】命令，勾選節點的“標簽”和“顯示分析模型”，同時可取消節點的“不可見”選項，使節點在視圖中更清晰地顯示。
圖3 SAP2000設置視圖選項

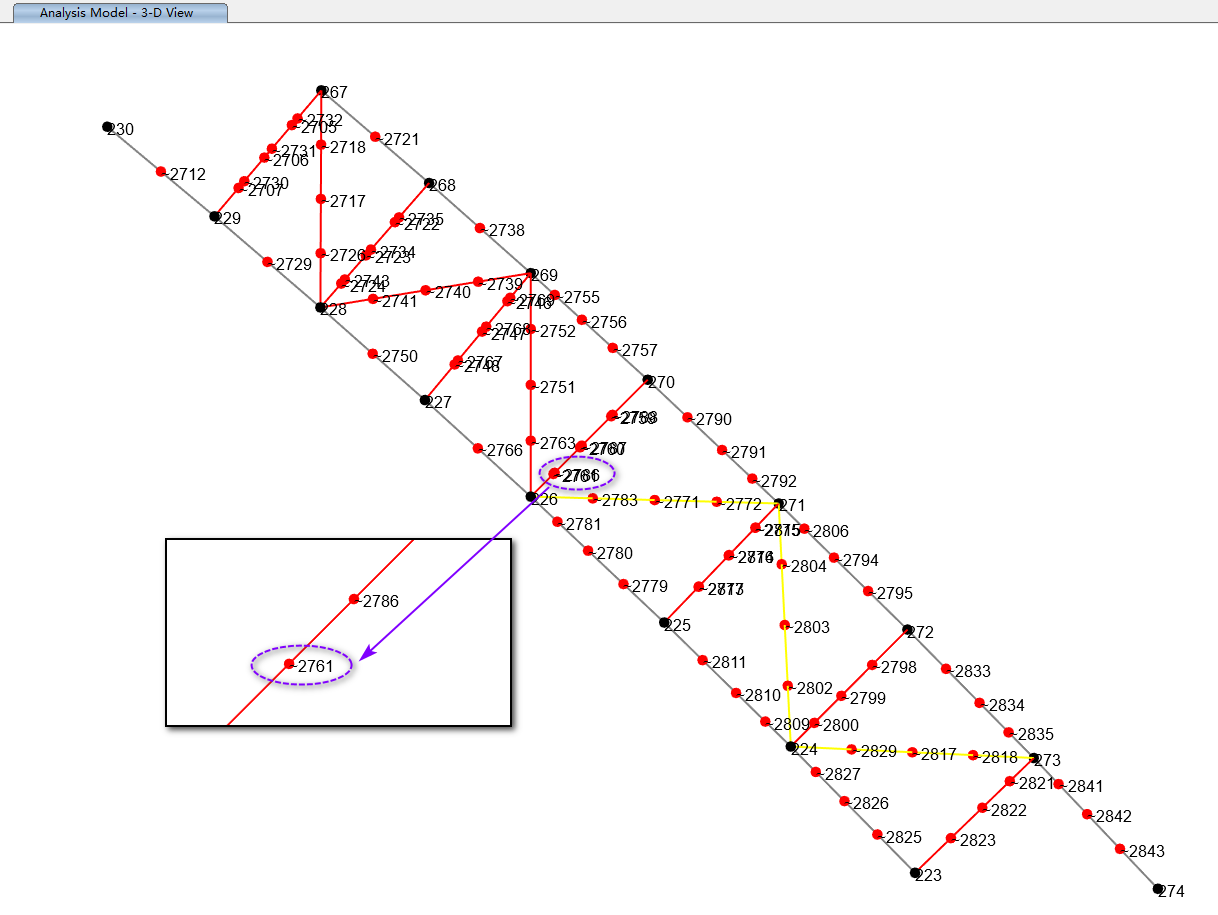

完成上述設置后，即可在2D或3D視圖中查找并定位目標有限元節點。如圖4所示，在3D俯視圖下可成功定位到有限元節點~2761。
圖4 SAP2000通過分析模型定位有限元節點

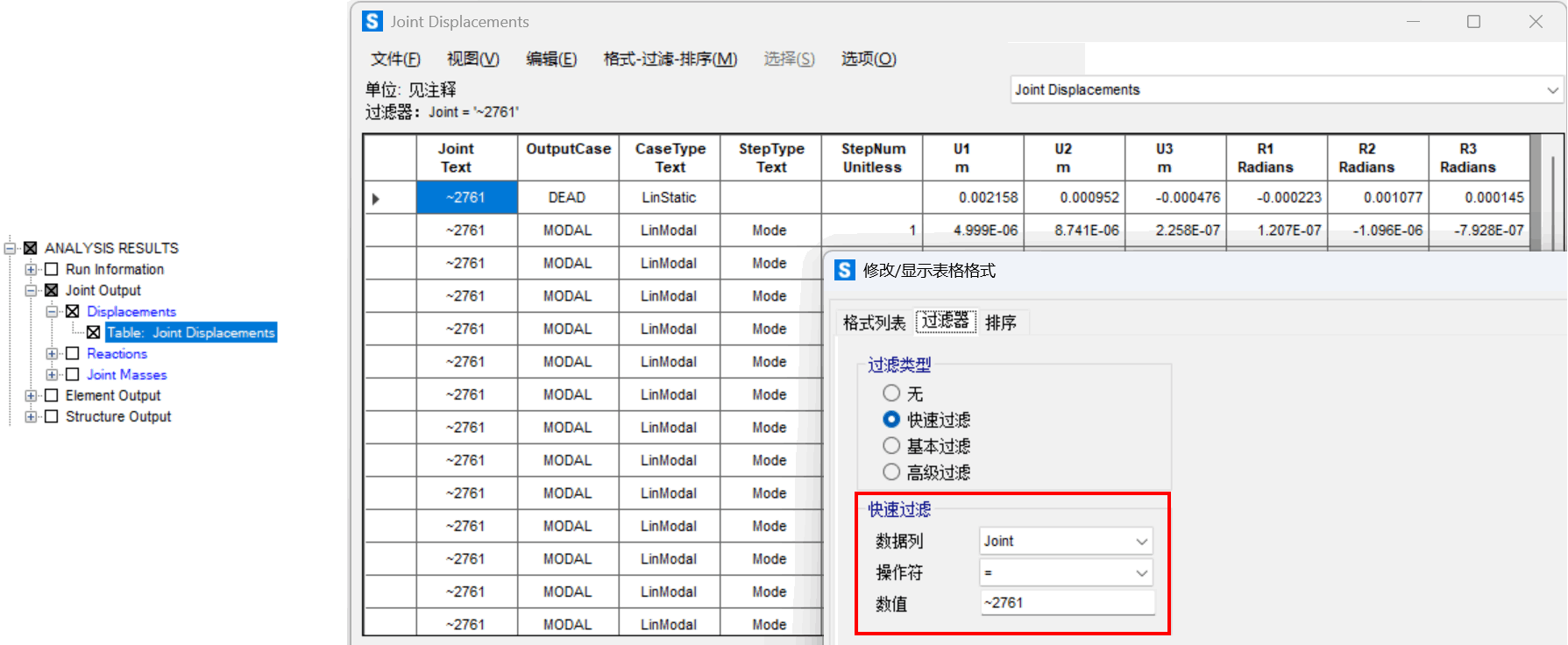

分析完成后，還可以通過表格查看有限元節點的位移結果。如圖5所示，利用表格的過濾器功能可快速篩選目標節點。
圖5 SAP2000表格查看有限元節點位移
2. ETABS定位和查看有限元節點
在ETABS中，有限元節點的定位需要在分析完成后，通過變形圖進行查看。與SAP2000不同，ETABS無法直接顯示有限元節點的標簽或唯一名，需將鼠標移動至節點位置時，才會顯示對應的節點信息。

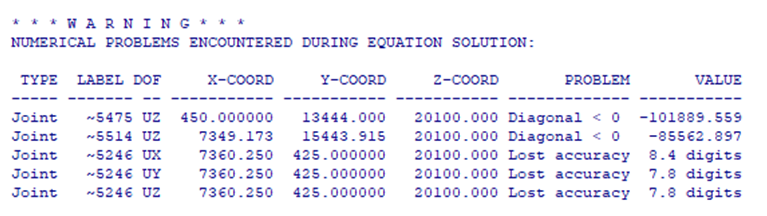

如圖6所示為某ETABS模型的報錯信息。需要注意：SAP2000報錯中的LABEL表示節點標簽，而ETABS報錯中的LABEL表示節點唯一名。
圖6 ETABS節點報錯

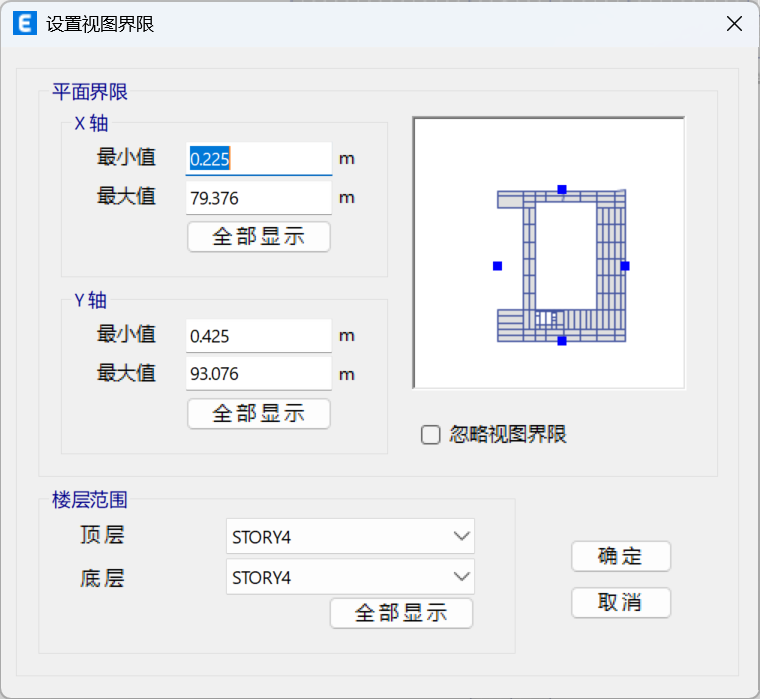

在ETABS中，可以根據Z坐標快速判斷節點所在樓層。以圖6中報錯節點~5475為例，其Z坐標為20.1m，可先確定其所屬樓層。與SAP2000類似，也可通過設置視圖界限縮小查找范圍（圖7）。
圖7 ETABS中設置視圖界限

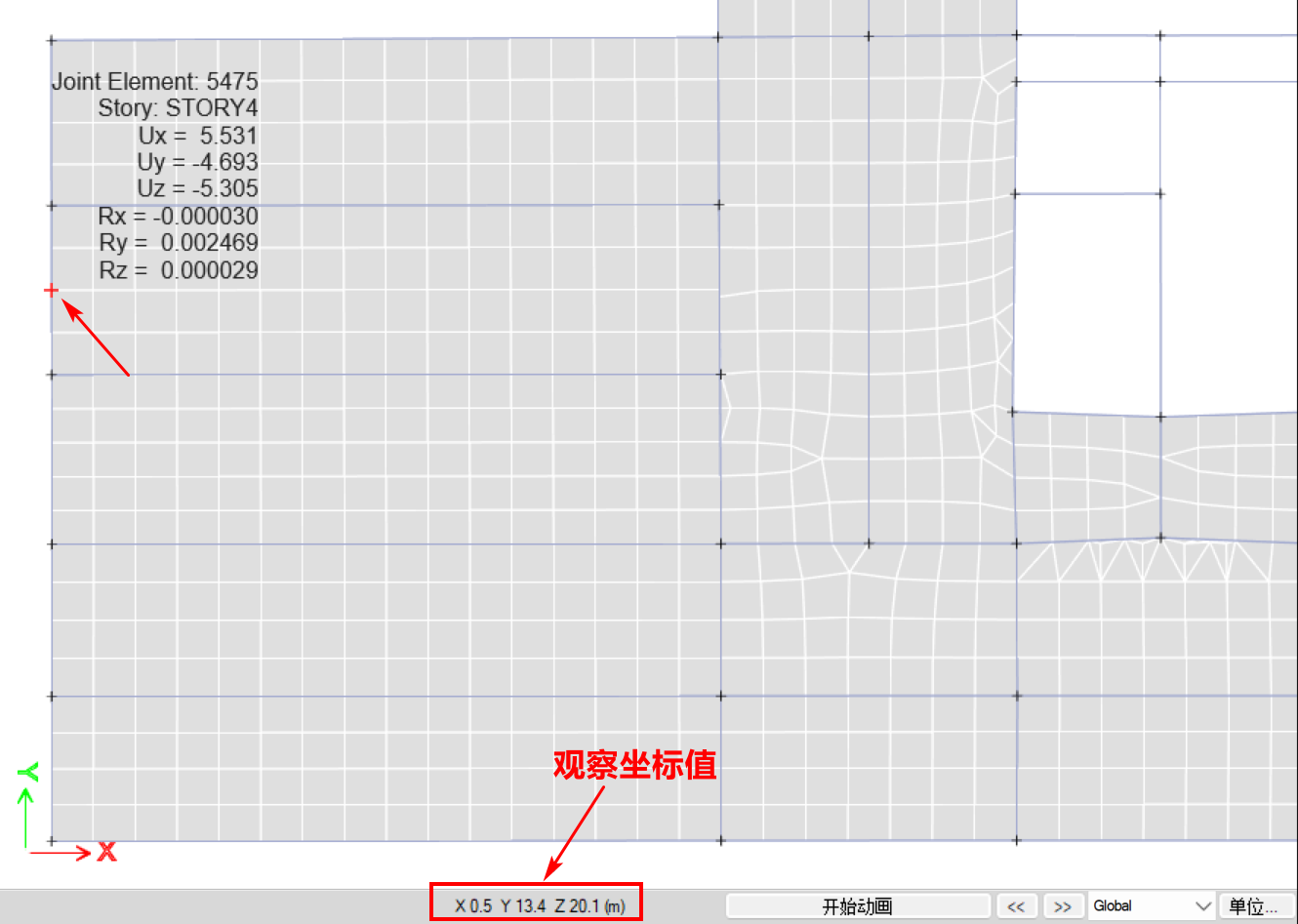

查看變形圖，移動鼠標的同時觀察狀態欄中的坐標值，直至定位到目標有限元節點，如圖8所示。
圖8 ETABS通過變形圖定位有限元節點

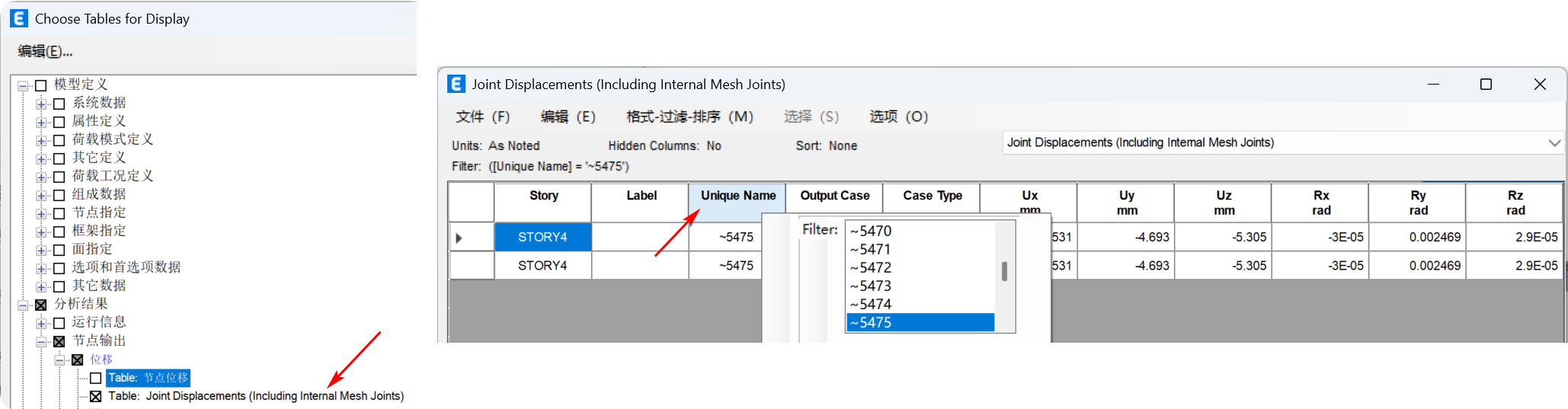

自v22.6.0版本起，ETABS新增表格Joint Displacements (Including Internal Mesh Joints)，可用于查看有限元節點的位移結果，如圖9所示。對于較大的模型，建議在查看或?qū)С鲈摫砀袂埃瑑H選擇需要的工況或組合，以避免因數據量過大導致程序響應緩慢或?qū)С?/span>Excel時崩潰。
圖9 ETABS表格查看有限元節點位移
